Шкив ручного стартера мотокосы Байкал

Шкив ручного стартера для мотокосы Байкал

Шкив предназначен для ремонта ручного стартера бензиновой мотокосы Байкал. Деталь устанавливается внутри пускового механизма, служит катушкой для стартерного шнура и взаимодействует с возвратной пружиной. Когда оператор тянет за рукоятку, намотанный на шкив шнур заставляет его вращаться, а стартер передаёт движение пусковому механизму двигателя. После отпускания рукоятки пружина возвращает шкив в исходное положение и снова наматывает шнур.

Замена отдельного шкива позволяет восстановить стартер без приобретения механизма в сборе, если корпус, пружина, рукоятка и остальные детали пригодны к дальнейшей работе. Такой ремонт актуален при трещинах катушки, повреждении посадочного отверстия, разрушении пазов, деформации направляющей поверхности или постоянном заклинивании шнура. Неисправный шкив может вращаться с перекосом, мешать нормальному возврату рукоятки и создавать рывки при попытке запуска.

Конструкция и назначение

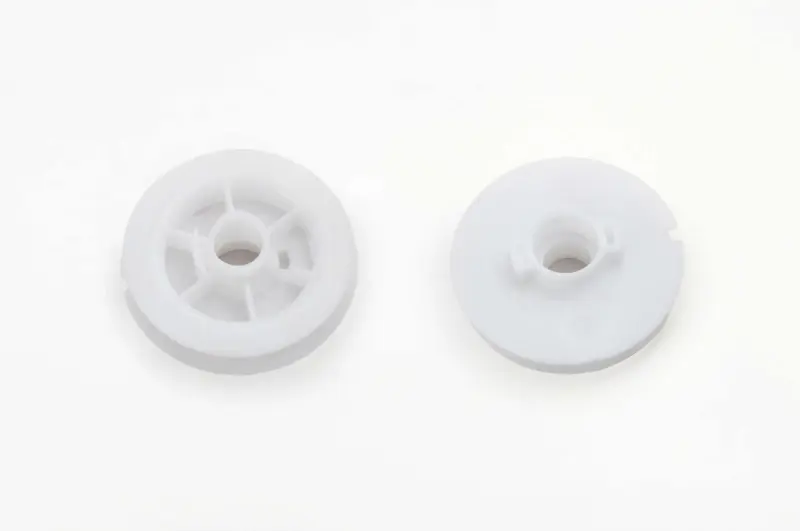

Деталь выполнена в виде круглой катушки со ступицей и центральным посадочным отверстием. На одной стороне предусмотрена рабочая поверхность для укладки шнура, на другой — формованные рёбра и элементы сопряжения с деталями стартера. Такая форма рассчитана на размещение внутри корпуса и совместную работу со шнуром, возвратной пружиной и пусковым зацеплением. Для варианта типа Байкал/Odwerk в профильной карточке указаны ориентировочные параметры: наружный диаметр 73 мм, высота 25 мм и диаметр центрального отверстия 15 мм.

Шкивы разных стартеров могут быть похожи внешне, но различаться диаметром, высотой, формой ступицы, расположением пазов и конфигурацией нижней стороны. Поэтому принадлежность мотокосы к распространённой группе бензиновых триммеров сама по себе не подтверждает совместимость. Деталь подбирают по исполнению установленного стартера и геометрии снятой катушки.

Что проверить перед выбором

• Наружный диаметр и высоту. Новый шкив должен свободно размещаться в корпусе, не задевать его стенки и не иметь лишнего осевого хода.
• Центральную посадку. Сверьте диаметр отверстия, форму ступицы и положение шайб или других фиксирующих деталей.
• Пазы возвратной пружины. Их расположение должно соответствовать концам пружины и конструкции крышки стартера.
• Профиль обратной стороны. Сопоставьте количество, форму и расположение рёбер, выступов и углублений со снятым шкивом.
• Канал для шнура. Проверьте форму дорожки намотки и место крепления конца шнура.

Установка и проверка

Перед разборкой стартер снимают с мотокосы и очищают от травяной пыли. Пружина находится под натяжением, поэтому катушку извлекают аккуратно, удерживая детали механизма. При сборке конец возвратной пружины заводят в предназначенный паз, шнур укладывают ровными витками без перехлёстов, а шкив устанавливают без перекоса. Одновременно следует осмотреть пружину, шнур, шайбы, крепёж и корпус: повреждение соседней детали может снова вызвать заедание даже с новой катушкой.

После сборки стартер проверяют вручную до установки на двигатель. Шнур должен вытягиваться без резких остановок, шкив — вращаться ровно, а рукоятка — полностью возвращаться к корпусу. Если движение тугое или катушка задевает крышку, механизм нужно разобрать повторно и проверить посадку, положение пружины и соответствие размеров. Правильно подобранный шкив возвращает ручному стартеру штатную намотку шнура и позволяет восстановить нормальную работу пускового механизма мотокосы Байкал.
