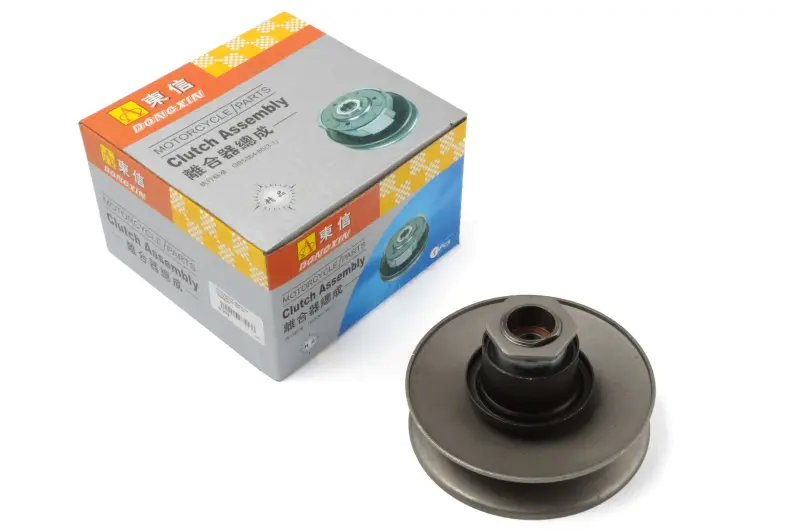

Шкив заднего вариатора Honda DIO AF18/AF27/AF28 DONGXIN

Шкив заднего вариатора Honda DIO DONGXIN

Задний ведомый шкив DONGXIN предназначен для вариаторной трансмиссии двухтактных скутеров Honda DIO с обозначениями AF18, AF27 и AF28. Деталь взаимодействует с приводным ремнем и расположенным рядом центробежным сцеплением. При изменении оборотов половины шкива задают положение ремня и его рабочий радиус, благодаря чему бесступенчатая трансмиссия изменяет передаточное отношение между двигателем и задним колесом.

Эта позиция подходит для ремонта стандартной трансмиссии 50-кубовых Honda DIO указанных серий. Замена актуальна при износе поверхностей, по которым движется ремень, деформации шкива, повреждении посадочной части или появлении люфта. Неисправность может сопровождаться посторонним шумом со стороны крышки трансмиссии, рывками при разгоне, нестабильным перемещением ремня либо его заметным перекосом. Перед заказом желательно убедиться, что причиной симптомов является именно задний шкив, поскольку на поведение скутера также влияют ремень, сцепление, пружина и передний вариатор.

Назначение и совместимость

Шкив рассчитан на Honda DIO AF18, AF27 и AF28 с двухтактным двигателем объемом 50 см³. Обозначение семейства следует проверять по данным конкретного скутера: внешне похожие детали для других поколений DIO могут отличаться посадкой, профилем и взаимным расположением компонентов трансмиссии. При наличии ранее установленных тюнинговых деталей необходимо дополнительно проверить, соответствует ли новый шкив конфигурации ремня, сцепления и остальных компонентов.

Для точного подбора сопоставьте новую деталь со снятым шкивом. Значение имеют общий диаметр, ширина и угол ременных поверхностей, высота центральной части, диаметр посадочного отверстия, резьба, вылет и положение относительно сцепления. Ремень должен соответствовать применяемой трансмиссии и располагаться между половинами шкива без перекоса. Если старая деталь была изменена или установлена от другой модели, ориентироваться только на ее внешний вид недостаточно — сначала уточните код модификации скутера и фактическую конфигурацию привода.

Что проверить при замене

• Ременные поверхности. На них не должно быть масла, смазки, глубоких канавок, задиров и загрязнений, способных вызвать проскальзывание ремня.
• Посадку. Шкив устанавливается без перекоса и лишнего люфта; сопрягаемые поверхности и резьбовое соединение должны быть исправны.
• Приводной ремень. Трещины, расслоение, выраженное сужение или неравномерный износ ремня требуют отдельной оценки перед сборкой.
• Соседние детали. Состояние сцепления, его наружного барабана и пружинного механизма проверяют одновременно, чтобы не оставлять в трансмиссии источник шума или вибрации.
• Свободное перемещение. После монтажа ремень должен правильно лежать в ручьях обоих шкивов и перемещаться без закусывания.

Установка и обслуживание

Для доступа снимают крышку вариаторного отсека, затем наружный барабан сцепления, ремень и узел заднего шкива. При работе применяют подходящий фиксатор и инструмент для крепежа, не удерживая детали случайными предметами. Если требуется разбирать пружинную часть, используют специальное приспособление для контролируемого сжатия пружины. Порядок сборки выполняют в обратной последовательности с соблюдением требований сервисной документации конкретной модификации.

Перед окончательной сборкой очистите ременные поверхности и исключите попадание на них масла или смазки. После установки проверьте положение ремня, надежность крепежа и свободное вращение трансмиссии. Правильно подобранный шкив DONGXIN позволяет восстановить штатную работу задней части вариатора Honda DIO без замены всего комплекта трансмиссии, если остальные детали пригодны к дальнейшей эксплуатации.
