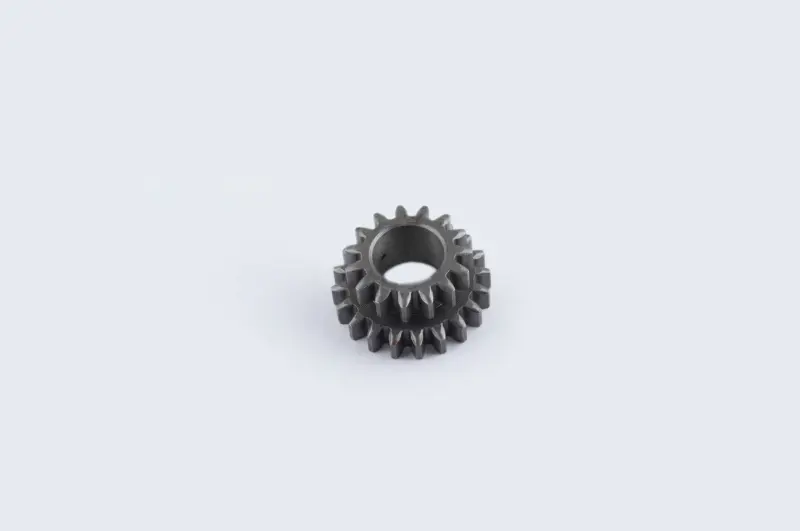

Сдвоенная шестерня промежуточного вала 178F/186F Z-20/15 DIGGER

Сдвоенная шестерня промежуточного вала 178F/186F Z-20/15 DIGGER

Эта шестерня предназначена для ремонта коробки передач или редуктора мотоблока с двигателем семейства 178F либо 186F мощностью 6 или 9 л. с. Деталь устанавливается на промежуточный вал и участвует в передаче вращения между связанными зубчатыми парами. В каталогах запчастей конструкция Z-20/15 также обозначается как сдвоенная шестерня заднего хода для соответствующих КПП и редукторов.

Деталь выполнена в виде единого блока из двух зубчатых венцов разного диаметра. Один венец имеет 20 зубьев, второй — 15. Такая компоновка позволяет одной шестерне последовательно взаимодействовать с соседними деталями механизма. Центральное отверстие служит для установки на вал. DIGGER Z-20/15 выбирают для восстановления штатной схемы зацепления, когда старая шестерня получила повреждения зубьев, заметный износ посадки или перестала нормально взаимодействовать с парными деталями.

Назначение и признаки необходимости замены

Промежуточная шестерня принимает нагрузку при передаче крутящего момента внутри трансмиссии. Состояние обоих венцов влияет на равномерность зацепления. Осмотр детали особенно актуален при появлении постороннего шума в редукторе, ударов при включении передачи, периодического проскальзывания либо металлической стружки при разборке корпуса. Подобные признаки не всегда связаны только с одной шестерней, поэтому вместе с ней проверяют вал, подшипники, фиксаторы и ответные зубчатые пары.

Замена требуется при сколах, трещинах, выраженной выработке боковых поверхностей зубьев или чрезмерном люфте на валу. Установка новой детали без проверки соседних шестерен может не устранить причину шума: поврежденный ответный венец способен нарушить контакт и ускорить износ новой пары. Перед сборкой необходимо удалить из корпуса продукты износа и убедиться, что вал вращается без перекоса и заеданий.

Что проверить при подборе

• Исполнение механизма: деталь рассчитана на узел промежуточного вала КПП или редуктора мотоблоков 178F/186F; обозначение двигателя само по себе не заменяет проверку конструкции трансмиссии.
• Количество зубьев: на двух венцах должно быть соответственно 20 и 15 зубьев. Внешне близкие большие сдвоенные шестерни относятся к другим позициям.
• Посадку: сравните диаметр и форму центрального отверстия, способ фиксации, ширину посадочной части и отсутствие дополнительной втулки у старой детали.
• Габариты: сопоставьте наружные диаметры обоих венцов, общую высоту блока и расположение зубчатых рядов относительно торцов.
• Сопряжение: проверьте профиль зубьев и соответствие шестерням, с которыми деталь работает в конкретной коробке передач.

Обозначения 178F и 186F относятся к распространенным семействам дизельных двигателей, однако мотоблоки с такими моторами могут иметь разные варианты коробок и редукторов. Поэтому надежнее подбирать шестерню не только по модели двигателя, но и по снятой детали: ключевыми ориентирами являются сдвоенная конструкция, сочетание Z-20/15, посадочное отверстие и фактические размеры.

Рекомендации по установке

Монтаж выполняют после разборки соответствующей части трансмиссии. Перед установкой очищают вал и посадочное место, оценивают состояние опор и проверяют свободное перемещение связанных деталей. Шестерня должна садиться в предусмотренное положение без перекоса; принудительная запрессовка при несовпадающей посадке недопустима. После сборки оба венца должны входить в зацепление по штатной траектории, без закусывания и контакта с корпусом.

До окончательного запуска механизм рекомендуется провернуть вручную и проконтролировать плавность вращения во всех доступных положениях передачи. Такая проверка помогает обнаружить неправильную установку фиксаторов, осевой перекос или несовпадение зубчатых пар до работы мотоблока под нагрузкой. Шестерня DIGGER Z-20/15 подходит для планового восстановления промежуточной передачи при точном совпадении конструкции снятой детали и параметров трансмиссии.
