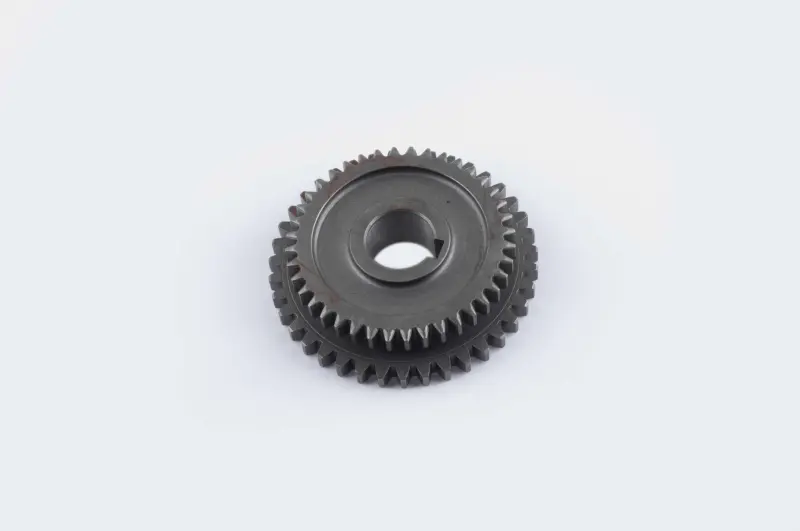

Большая сдвоенная шестерня промежуточного вала 178F/186F (6/9 л.с.) DIGGER

Большая сдвоенная шестерня промежуточного вала DIGGER

Деталь предназначена для ремонта коробки передач мотоблоков, относящихся к распространённым сериям 178F и 186F мощностью 6 и 9 л.с. Она устанавливается на промежуточном валу и участвует в передаче вращения между сопряжёнными шестернями трансмиссионного механизма. Сдвоенная конструкция объединяет два расположенных рядом зубчатых венца, поэтому при подборе необходимо учитывать геометрию обеих ступеней, а не только общий диаметр детали.

Шестерню выбирают при восстановлении исправного зацепления после износа, сколов зубьев, появления заметного люфта или повреждения посадочной части. Такие дефекты могут сопровождаться посторонним шумом, ударами при вращении, неравномерной работой передачи и образованием металлической стружки в смазке. Продолжать эксплуатацию механизма с повреждёнными зубьями нежелательно: нарушенное зацепление повышает нагрузку на соседние шестерни, вал и его опоры.

Конструкция и назначение

Шестерня выполнена в виде одной детали с двумя соосными зубчатыми рядами и центральным посадочным отверстием с пазом. Такое исполнение позволяет двум венцам работать с разными сопряжёнными деталями внутри коробки передач. Положение венцов относительно друг друга задано конструкцией, поэтому при замене важно сохранить штатную схему установки, ориентацию шестерни на валу и расположение дистанционных деталей, шайб и фиксаторов.

Обозначения 178F и 186F указывают на семейства техники, для которых предлагается эта позиция, однако одной маркировки двигателя недостаточно для безошибочного выбора трансмиссионной детали. На мотоблоках одной серии могут применяться разные варианты коробок передач. Надёжнее всего сравнивать новую шестерню с демонтированной деталью и учитывать устройство конкретного редуктора.

Что проверить перед покупкой

• Назначение: требуется именно большая сдвоенная шестерня промежуточного вала, а не внешне близкая шестерня главного вала, заднего хода или другая промежуточная модификация.
• Количество зубьев: пересчитайте зубья отдельно на большом и малом венце. Совпадение только одного ряда не подтверждает совместимость.
• Посадочное отверстие: сопоставьте его диаметр, форму и исполнение паза с валом и снятой деталью.
• Габариты: сравните наружные диаметры обоих венцов, общую толщину, ширину зубчатых рядов и расстояние между их рабочими плоскостями.
• Ориентация: проверьте расположение большого и малого венца относительно торцов вала, шайб, втулок и соседних шестерён.
• Состояние сопряжённых деталей: осмотрите вал, опоры и зубья соседней пары. Установка новой шестерни рядом с сильно изношенной деталью не устраняет причину неправильного зацепления.

Рекомендации по установке

Перед сборкой удаляют загрязнения и продукты износа, проверяют посадку шестерни на промежуточном валу и исправность предусмотренных конструкцией фиксаторов. Деталь должна занимать штатное положение без перекоса и ненормального бокового смещения. Осевой порядок шайб, втулок и колец сохраняют таким же, как в конструкции конкретной коробки передач.

После монтажа полезно вручную прокрутить механизм до закрытия корпуса: зубчатые пары должны проходить полный оборот без заклинивания, ударов и выхода венцов из зацепления. Смазку применяют в количестве и типе, указанном изготовителем мотоблока. Тщательная сверка размеров и аккуратная сборка помогают восстановить корректную передачу вращения и не допустить ускоренного повреждения соседних деталей.
