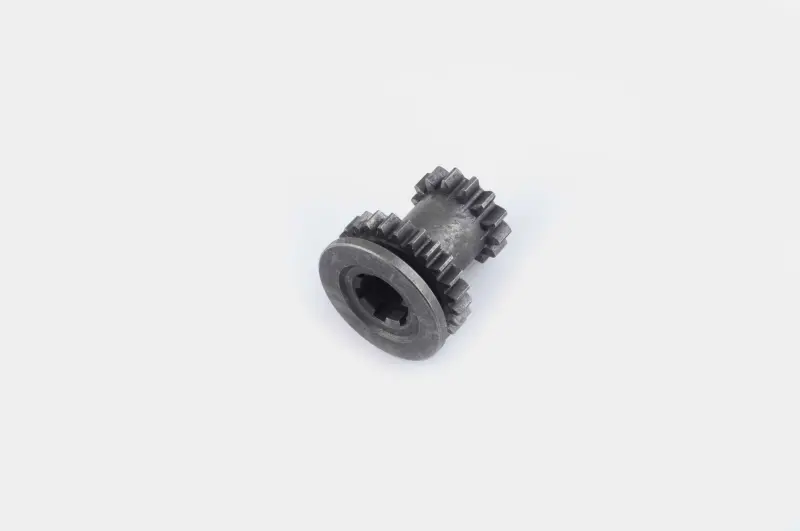

Блок-шестерня первичного вала 178F/186F Z-25/14 DIGGER

Блок-шестерня первичного вала 178F/186F Z-25/14 DIGGER

Деталь предназначена для ремонта редуктора мотоблоков с двигателями семейства 178F и 186F мощностью 6 и 9 л. с. Она устанавливается на первичном валу и участвует в передаче вращения внутри редуктора. Обозначение Z-25/14 указывает на два зубчатых венца: большой насчитывает 25 зубьев, малый — 14. Такая конфигурация является главным параметром при подборе, поскольку число зубьев определяет зацепление с соседними шестернями и должно полностью соответствовать конструкции конкретного механизма.

Блок-шестерня выполнена как единая компактная деталь с двумя соосными венцами разного диаметра и профильным центральным отверстием. Подобная компоновка позволяет одной деталью взаимодействовать с разными ступенями передачи. В исправном редукторе зубья входят в зацепление равномерно, а посадка на валу не допускает заметного люфта или перекоса. Изношенная шестерня может проявлять себя посторонним шумом, ударами при изменении нагрузки, увеличенным люфтом передачи или металлической стружкой в смазочном материале.

Что проверить при выборе

• Модель силового агрегата: деталь рассчитана на конфигурации мотоблоков, связанные с обозначениями 178F и 186F. Одного совпадения мощности недостаточно, поскольку редукторы техники одной мощности могут отличаться исполнением.
• Число зубьев: на снятой блок-шестерне должны быть венцы Z-25 и Z-14. Пересчитайте зубья на обоих венцах, особенно если старая деталь имеет поврежденные участки.
• Расположение венцов: сравните их взаимное положение, ширину, наружные диаметры и расстояние между рабочими участками со старой шестерней.
• Посадочное отверстие: необходимо сопоставить его профиль, размер и положение относительно торцов. Совпадение только количества зубьев не подтверждает правильную посадку на вал.
• Ответные детали: перед заказом проверьте состояние и геометрию соседних шестерен. Сильная выработка сопряженного венца способна нарушить нормальное зацепление даже после установки новой детали.

Замена и установка

Перед разборкой редуктора зафиксируйте расположение шайб, втулок, стопорных деталей и других компонентов, влияющих на осевое положение шестерни. После снятия старой детали очистите посадочное место и осмотрите вал: задиры, деформация профиля или выраженный люфт требуют отдельного устранения. Также следует проверить зубья сопряженных шестерен по всей окружности, чтобы в передаче не остались сколы, трещины и участки неравномерной выработки.

При сборке блок-шестерня должна занять штатное положение без перекоса и принудительной подгонки. После установки убедитесь, что венцы свободно взаимодействуют с ответными деталями, вращение не сопровождается заклиниванием, а осевое смещение соответствует конструкции редуктора. Тип и количество смазочного материала выбирают по руководству к конкретному мотоблоку. До полноценной нагрузки полезно проверить работу передачи на малых оборотах и убедиться в отсутствии ударов и необычного шума.

Когда подходит эта шестерня

Эта позиция предназначена для ремонта первичной ступени редуктора, если исходная деталь имеет конфигурацию Z-25/14 и применяется в исполнении мотоблока 178F/186F. Для точного выбора сопоставляйте не только обозначения двигателя, но и саму снятую шестерню: количество зубьев обоих венцов, профиль центрального отверстия, габариты и положение детали на валу. Комплексная проверка особенно важна для техники, которая ранее ремонтировалась или могла получить редуктор другой модификации.
