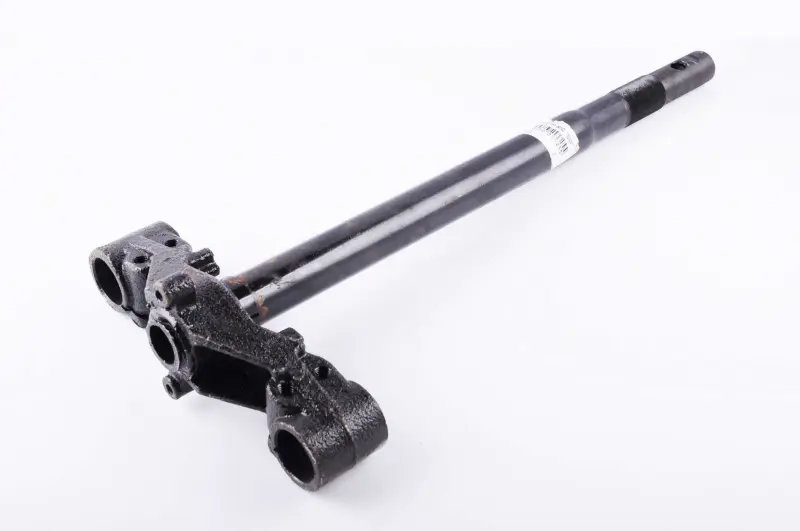

Нижняя траверса рулевой колонки Zongshen Wind SUNY

Нижняя траверса рулевой колонки Zongshen Wind SUNY

Деталь предназначена для ремонта передней вилки скутера Zongshen Wind. Нижняя поперечина удерживает обе стойки вилки, а длинный рулевой шток соединяет эту часть передней подвески с рулевой колонкой рамы. Такая компоновка задает взаимное положение вилочных стоек и участвует в передаче движения руля к переднему колесу.

Траверса выполнена как единая конструкция с двумя посадочными отверстиями под стойки вилки и центральным рулевым штоком. На поперечине предусмотрены формованные приливы и крепежные участки, поэтому при подборе имеет значение не только название модели скутера. Геометрия детали, расположение отверстий, длина штока и конфигурация его верхней части должны соответствовать снятой траверсе.

Назначение в передней вилке

Во время поворота руля траверса синхронно изменяет направление обеих стоек вилки. Правильное взаимное положение этих деталей помогает вилке перемещаться без перекоса, а рулю — поворачиваться плавно и без лишнего люфта. Состояние траверсы особенно важно после удара передним колесом, падения скутера, повреждения рулевой колонки или ремонта вилки.

Причиной замены могут стать трещины, деформация поперечины, повреждение посадочных мест, коррозия штока либо нарушение геометрии. Эксплуатация деформированной детали способна проявляться несоосностью вилочных стоек, затрудненным поворотом руля, стуком или нестабильным поведением передней части. Перед установкой новой траверсы следует также проверить стойки вилки, рулевые подшипники, посадочные поверхности рамы и крепеж: замена одной детали не устранит люфт, если изношены соседние компоненты.

Что сравнить перед заказом

• Модель и исполнение скутера. Эта позиция рассчитана на Zongshen Wind, однако для данной модели встречаются разные варианты траверс, включая отдельные исполнения TA и mod:A.
• Форму поперечины. Сопоставьте контуры корпуса, расположение приливов, зажимных участков и дополнительных крепежных точек.
• Посадки вилки. Должны совпасть диаметр отверстий под стойки, расстояние между их центрами и способ фиксации.
• Рулевой шток. Сравните его общую длину, диаметры посадочных участков, верхнюю часть и места установки рулевых подшипников.
• Сопряжение с другими деталями. Проверьте соответствие верхней траверсе, рулевой колонке рамы, ограничителям поворота и штатному крепежу конкретного скутера.

Установка и контроль после ремонта

Монтаж связан с разборкой передней части скутера и рулевой колонки. Перед сборкой очищают посадочные поверхности, оценивают состояние подшипников и обойм, проверяют отсутствие повреждений на резьбовых и посадочных участках. Усилие затяжки крепежа и регулировку рулевых подшипников выполняют по требованиям сервисной документации Zongshen Wind. Удары по штоку и перекос при запрессовке недопустимы: они могут повредить посадки или резьбу.

После сборки стойки вилки выставляют без взаимного напряжения, затем проверяют свободный поворот руля от упора до упора. Рулевая колонка не должна заедать, самопроизвольно ослабляться или иметь заметный люфт. До эксплуатации также контролируют работу передней подвески и надежность всех разобранных соединений. Тщательное сравнение со снятой деталью до заказа помогает выбрать именно базовое исполнение траверсы Zongshen Wind SUNY и избежать путаницы с другими версиями этой модели.
