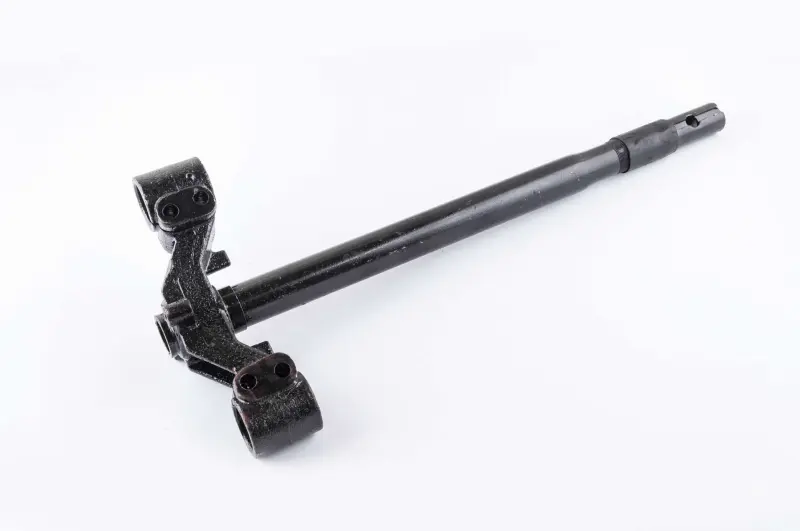

Нижняя траверса Zongshen Wind ZS50QT-4 KOMATCU mod B

Нижняя траверса Zongshen Wind KOMATCU mod B

Траверса предназначена для ремонта передней части четырехтактного китайского скутера Zongshen Wind ZS50QT-4. Деталь объединяет нижнюю поперечину с длинным рулевым штоком: поперечина удерживает две стойки передней вилки, а шток проходит через рулевую колонку рамы. Такая компоновка задает взаимное положение вилки и рулевой колонки, поэтому состояние и геометрия траверсы непосредственно влияют на сборку передней подвески и точность поворота руля.

Исполнение mod B следует учитывать как отдельный вариант детали. Для Zongshen Wind встречаются траверсы нескольких модификаций, которые нельзя выбирать только по названию модели скутера. Перед заказом необходимо сопоставить новую деталь со снятой траверсой по общей форме, конструкции зажимов вилки, расположению крепежных точек и геометрии рулевого штока. Особенно внимательно сравнивают длину и диаметры штока, участки установки подшипников, верхнее окончание, расстояние между посадочными местами стоек и способ их фиксации.

Конструкция и назначение

В состав детали входят рулевой шток, нижняя поперечина, два разнесенных посадочных места для стоек вилки и крепежные участки на корпусе. Поверхность выполнена в темном цвете. Траверса служит основой для взаимного позиционирования левой и правой сторон вилки и соединяет их с рулевой колонкой скутера. От правильной посадки этой детали зависит, смогут ли стойки устанавливаться параллельно и перемещаться без напряжения, вызванного перекосом при сборке.

Замена траверсы требуется после удара в переднюю часть, деформации штока или поперечины, появления трещин, повреждения посадочных мест либо креплений. Поводом для разборки также могут стать тугой или неравномерный поворот руля, заметный перекос колеса относительно руля и люфт в рулевой колонке. Такие признаки не всегда вызваны самой траверсой: одновременно проверяют подшипники рулевой колонки, стойки вилки, ось и колесо, чтобы определить действительную причину неисправности.

Что проверить при подборе

• Модель техники: подтвержденная применяемость — Zongshen Wind ZS50QT-4.
• Вариант исполнения: эта позиция относится к модификации mod B; траверсу mod A не следует считать тождественной без сравнения.
• Рулевой шток: сопоставьте его полную длину, диаметры рабочих участков, расположение посадок подшипников и конструкцию верхней части.
• Крепление вилки: проверьте расстояние между стойками, диаметры посадочных мест, форму зажимов и ориентацию крепежа.
• Дополнительные точки: сравните расположение всех кронштейнов и отверстий со штатной деталью скутера.

Установка и контроль после ремонта

Перед монтажом очищают рулевую колонку и осматривают сопрягаемые поверхности. Подшипники, обоймы и уплотнения проверяют на износ, коррозию и повреждения; неисправные детали не стоит устанавливать обратно вместе с новой траверсой. Стойки вилки должны входить в посадочные места без принудительного перекоса. Резьбовые соединения затягивают в последовательности и с моментом, указанными в сервисной документации Zongshen Wind ZS50QT-4.

После сборки руль должен свободно поворачиваться от упора до упора без заеданий и ощутимого люфта. Затем контролируют прямое положение руля и переднего колеса, равномерность установки стоек, фиксацию крепежа и отсутствие натяжения тросов или проводки. Повторная проверка после короткой пробной поездки помогает своевременно обнаружить ослабление соединений. Точное сопоставление исполнения mod B и геометрии снятой детали позволит выбрать траверсу для штатной установки без переделки рулевой колонки и вилки.
