Нижняя траверса рулевой колонки со штоком Zongshen Wind KOMATCU mod. A

Нижняя траверса со штоком Zongshen Wind KOMATCU mod. A

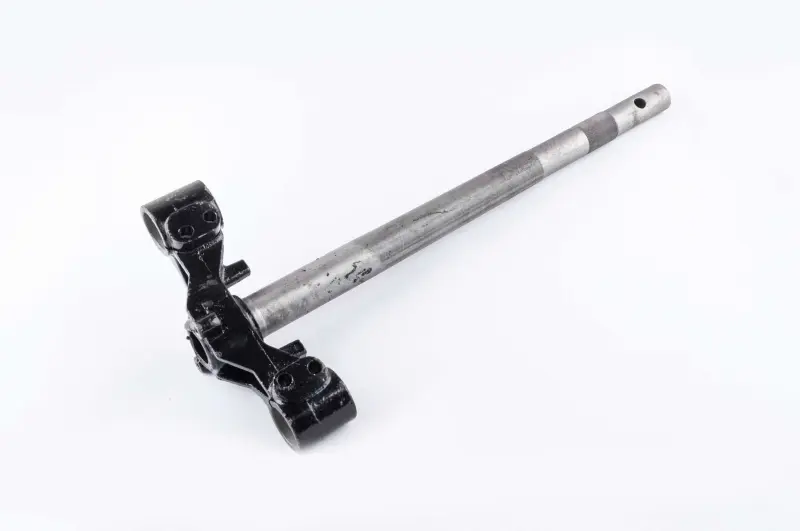

Деталь предназначена для передней вилки скутера Zongshen Wind, включая модель ZS50QT-4. Она объединяет нижнюю траверсу и длинный рулевой шток: перья вилки фиксируются в боковых зажимах, а шток проходит через рулевую колонку рамы. Такая компоновка связывает вилку с рамой и позволяет переднему колесу поворачиваться вместе с рулём.

Это именно нижняя часть рулевого механизма, а не верхняя пластина. На траверсе предусмотрены два раздельных посадочных места под перья вилки с зажимными участками. Центральный шток имеет ступенчатую форму и отверстие возле верхнего конца. Деталь относится к исполнению mod. A; для Zongshen Wind также продаётся отдельная версия mod. B, поэтому обозначение модификации необходимо учитывать при подборе.

Когда требуется замена

Траверсу проверяют после удара передним колесом, падения, появления перекоса вилки или затруднённого поворота руля. Основанием для замены могут быть деформация штока, повреждение резьбовых и посадочных участков, трещины корпуса, нарушенная геометрия зажимов либо невозможность правильно выставить перья. Эксплуатация деформированной детали мешает ровной сборке передней части и может сопровождаться люфтом, неравномерным ходом руля или смещением колеса относительно руля.

Что сверить перед заказом

• Модель скутера: деталь рассчитана на Zongshen Wind; совпадения только по внешнему виду недостаточно.
• Исполнение: нужна версия mod. A, поскольку mod. B представлена как другая товарная позиция.
• Рулевой шток: сравните с демонтированной траверсой общую длину, диаметры ступеней, расположение посадок под подшипники, верхний участок и отверстие.
• Крепление вилки: должны совпадать диаметр перьев, расстояние между их осями, высота зажимов и расположение стяжных болтов.
• Дополнительные точки сопряжения: сопоставьте форму корпуса, упоры поворота и места присоединения соседних деталей.

Особенно внимательно подбирайте траверсу, если на скутере ранее меняли вилку, рулевую колонку или переднюю часть рамы. Название модели в таком случае не заменяет сравнение геометрии. Удобнее всего снять старую деталь и последовательно сопоставить все посадочные поверхности и точки крепления, не ориентируясь только на длину штока или расстояние между перьями.

Установка и контроль после сборки

Монтаж выполняют на разгруженной и устойчиво зафиксированной передней части скутера. До сборки очищают посадочные зоны и осматривают подшипники рулевой колонки, крепёж и перья вилки. Шток должен входить в колонку без принудительного выправления, а оба пера — занимать параллельное положение без натяга. Крепёж затягивают в предусмотренной конструкцией последовательности и с параметрами, установленными для конкретного скутера.

После установки регулируют рулевую колонку так, чтобы исключить люфт и одновременно сохранить свободный, равномерный поворот. Затем проверяют положение колеса, симметрию перьев, работу ограничителей, прохождение тросов и шлангов во всём диапазоне поворота. Перед обычной эксплуатацией следует повторно проконтролировать крепления и убедиться, что руль не закусывает, а передняя вилка работает без перекоса.
