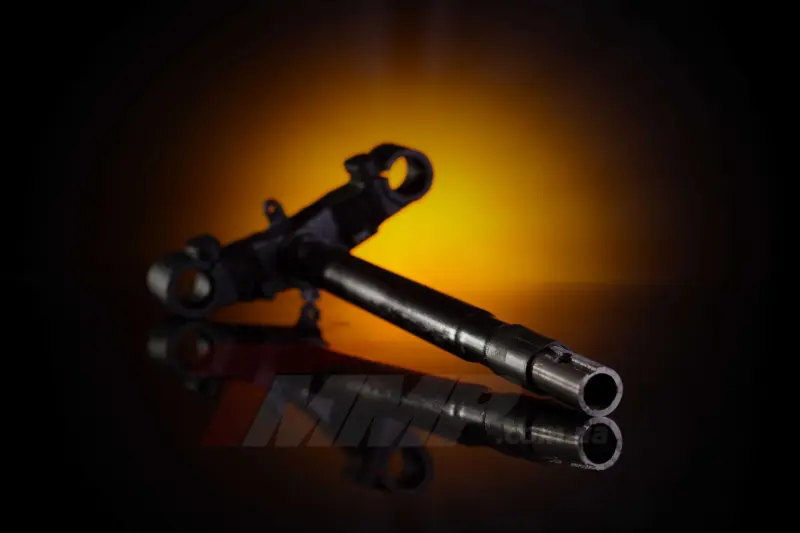

Нижняя рулевая траверса Zongshen WIND со штоком

Нижняя рулевая траверса Zongshen WIND со штоком

Траверса предназначена для передней вилки скутера Zongshen Wind ZS50QT-4. Деталь объединяет рулевой шток и поперечную зажимную часть с двумя посадочными отверстиями под перья вилки. Через шток передняя вилка соединяется с рулевой колонкой рамы, а траверса удерживает оба пера в заданном взаимном положении. Такая конструкция участвует в повороте переднего колеса и сохраняет согласованное положение деталей передней части скутера.

Эту позицию выбирают для ремонта после деформации штатной траверсы, повреждения штока, нарушения геометрии креплений или появления дефектов в местах фиксации перьев. Замена также может потребоваться после сильного удара в переднее колесо, если вилка перестала располагаться симметрично, руль стоит неровно относительно колеса либо регулировкой невозможно устранить неправильное положение передней части. Перед заказом необходимо определить причину неисправности: сходные признаки могут быть связаны не только с траверсой, но и с перьями вилки, рулевыми подшипниками, рамой или крепежом.

Что проверить при подборе

• Модель скутера. Основная модельная привязка этой траверсы — Zongshen Wind ZS50QT-4. Одного общего обозначения WIND недостаточно, если техника выпускалась в иной модификации.
• Длину и форму рулевого штока. Сравните их со снятой деталью, включая расположение посадочных участков и резьбовой части.
• Посадочные места под подшипники. Их положение и диаметры должны соответствовать рулевой колонке и применяемым подшипникам.
• Диаметр отверстий под перья вилки. Оба пера должны входить в предназначенные посадочные места без переделки детали.
• Расстояние между отверстиями. Межосевое расстояние определяет взаимное положение перьев и должно совпадать со штатной траверсой.
• Крепежные точки и ограничители поворота. Сверьте их расположение, форму и ориентацию с оригинальной конструкцией скутера.

Среди деталей для семейства WIND встречаются траверсы с разной длиной штока, диаметром отверстий и исполнением креплений. Поэтому название модели следует дополнять прямым сравнением основных посадочных размеров со снятой траверсой. Не стоит подбирать эту деталь только по внешнему силуэту: небольшая разница в геометрии может помешать установке подшипников, верхней части рулевого крепления или перьев вилки.

Установка и контроль после ремонта

Для замены демонтируют элементы передней части, освобождают перья вилки и извлекают шток из рулевой колонки. Во время разборки оценивают состояние подшипников, посадочных поверхностей, резьбы и крепежа. Новую траверсу устанавливают без ударной подгонки и растачивания отверстий. Перья выставляют на одинаковом уровне, а резьбовые соединения затягивают в последовательности и с усилием, указанными в сервисной документации конкретного скутера.

После сборки руль должен поворачиваться плавно во всем доступном диапазоне, без заеданий и ощутимого люфта. Переднее колесо и руль должны сохранять согласованное прямое положение, а перья вилки — стоять параллельно без принудительного стягивания. До начала обычной эксплуатации полезно повторно проверить фиксацию соединений и убедиться, что при повороте руля ничто не натягивается и не препятствует его движению. Тщательная сверка перед покупкой и аккуратная установка позволяют восстановить штатную геометрию передней вилки без подбора детали методом проб.
