Нижняя траверса со штоком Zongshen WIND PLT

Нижняя траверса со штоком Zongshen WIND PLT

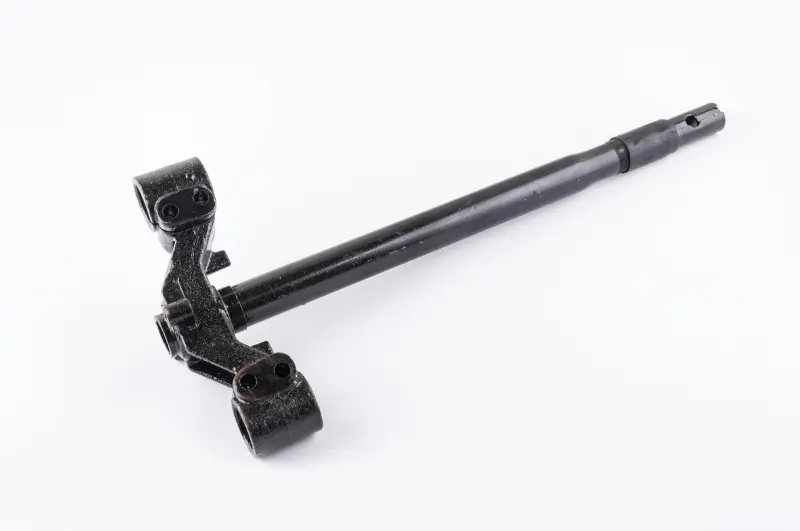

Деталь предназначена для ремонта рулевой части и передней вилки скутера Zongshen WIND. Она объединяет длинный рулевой шток с поперечной частью, на которой предусмотрены две точки крепления элементов вилки. Такая компоновка позволяет связать переднюю подвеску с рулевой колонкой и передавать поворот руля на переднее колесо.

Назначение и конструкция

Рулевой шток устанавливается в колонку рамы и образует ось, вокруг которой поворачивается передняя часть скутера. Поперечная часть траверсы располагается ниже рулевой колонки и удерживает элементы вилки в заданном взаимном положении. На концах расположены разнесенные посадочные участки с отверстиями под крепление. На верхней части штока предусмотрено поперечное отверстие, участвующее в фиксации сопрягаемых деталей.

Траверсу заменяют после деформации, появления трещин, повреждения посадочных участков или нарушения геометрии передней части. Поводом для проверки также становятся последствия удара колесом, заметное смещение руля относительно колеса, затрудненный поворот либо невозможность правильно собрать вилку после ремонта. Перед установкой новой детали необходимо убедиться, что причина неисправности не связана дополнительно с рамой, подшипниками рулевой колонки или элементами самой вилки.

Что проверить при подборе

• Модель скутера. Эта траверса заявлена для Zongshen WIND; одного сходства с деталями других скутеров недостаточно для подтверждения совместимости.
• Общую форму. Сравните направление и изгиб поперечной части, положение рулевого штока и ориентацию боковых креплений со снятой траверсой.
• Посадку штока. Должны совпадать его длина, диаметры рабочих участков, ступени и расположение верхнего поперечного отверстия.
• Крепления вилки. Проверьте расстояние между двумя посадочными точками, их диаметр, глубину и направление отверстий под фиксацию.
• Сопряжение с рулевой колонкой. Сверьте места установки подшипников, упоров и крепежных деталей по старой траверсе и конструкции конкретного скутера.

Особенно внимательно сравнивайте деталь, если передняя часть скутера ранее ремонтировалась или оснащена вилкой другой модификации. В пределах семейства WIND встречаются траверсы с различной длиной штока, диаметрами посадок и расположением креплений. Название модели само по себе не заменяет проверку геометрии.

Установка и контроль после ремонта

Монтаж выполняют при разгруженном и надежно зафиксированном переднем колесе. Перед сборкой очищают посадочные поверхности, осматривают рулевую колонку и проверяют состояние подшипников. Траверса должна входить на свое место без ударной подгонки, перекоса и принудительного совмещения отверстий. Крепеж затягивают в порядке и с усилием, предусмотренными документацией скутера.

После сборки руль должен поворачиваться плавно в обе стороны, без заеданий, чрезмерного сопротивления и ощутимого люфта. При прямом положении руля переднее колесо должно сохранять правильное направление, а элементы вилки — стоять симметрично. До эксплуатации также проверяют свободный ход тросов и шлангов во всем диапазоне поворота, работу ограничителей руля и надежность всех соединений.

Траверса Zongshen WIND PLT подходит для восстановления штатной рулевой геометрии при условии полного совпадения посадочных размеров со снятой деталью. Точное сравнение штока, боковых креплений и положения отверстий помогает избежать повторной разборки передней части скутера.
