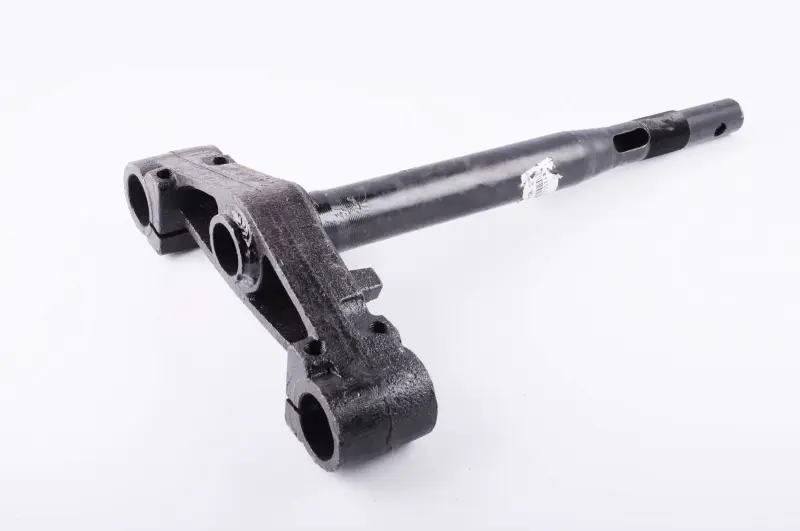

Траверса SUNY предназначена для ремонта передней части скутера Zongshen Storm. Она соединяет рулевой вал с двумя стойками вилки и передает им поворот руля. Деталь выполнена как единая сборочная часть: длинный рулевой вал объединен с нижней поперечиной, по краям которой находятся две разъемные цилиндрические посадки. Такая конфигурация отличает товар от отдельной верхней пластины траверсы и должна учитываться при подборе.

Назначение и устройство детали

Во время управления скутером поворот от рулевого механизма через вал передается поперечине и обеим сторонам вилки. Взаимное положение посадок влияет на то, насколько согласованно располагаются стойки и переднее колесо. Центральная часть траверсы соединена с длинным валом, а крайние зажимы охватывают стойки вилки и фиксируются крепежом. Стяжные прорези позволяют посадочным участкам зажимать стойки после их правильного размещения.

На рулевом валу предусмотрены технологические вырезы и поперечные отверстия для сопряжения с деталями рулевой колонки. Их положение является частью геометрии конкретного исполнения. Черное покрытие закрывает основную поверхность детали. Точные размеры посадок, длину вала и межосевое расстояние необходимо сопоставлять со снятой траверсой, поскольку внешне похожие детали для разных версий скутеров могут различаться критически важными точками крепления.

Когда требуется замена

Траверсу проверяют после сильного удара в переднюю часть, появления деформации вала или поперечины, повреждения зажимных зон и нарушения формы посадок под стойки. Основанием для диагностики также служат стойкий перекос вилки после сборки, неодинаковое положение ее сторон, затрудненный поворот руля либо люфт в соединениях передней части. Перед приобретением новой детали следует проверить и соседние компоненты: похожие признаки могут быть связаны с подшипниками рулевой колонки, стойками вилки, колесом или ослабленным крепежом.

Как подобрать подходящую траверсу

Обозначение Zongshen Storm является основным ориентиром применяемости, однако одной модели недостаточно для окончательного выбора. Сравните новую и снятую детали по всей геометрии. Должны совпасть длина и форма рулевого вала, расположение вырезов и поперечных отверстий, конфигурация центральной поперечины, количество крепежных точек и направление стяжных прорезей.

• Тип: нижняя траверса передней вилки с интегрированным рулевым валом.
• Применяемость: скутер Zongshen Storm; в одной профильной карточке эта модель также указана как Viper Storm.
• Крепление вилки: две разъемные цилиндрические посадки со стяжными участками.
• Исполнение: длинный вал с технологическими вырезами и поперечными отверстиями.
• Цвет: черный.

Особенно внимательно сопоставляют диаметр обеих посадок под стойки, расстояние между их осями, высоту зажимных участков и общую длину вала. Все эти параметры должны совпадать без доработки. Деталь с похожим силуэтом, но иным расположением отверстий или другой геометрией зажимов, не является подходящей заменой.

Установка и проверка после ремонта

Перед разборкой скутер устойчиво фиксируют и разгружают переднее колесо. Стойки вилки устанавливают на одинаковом уровне, без принудительного перекоса, а крепления затягивают в предусмотренной производителем техники последовательности. Одновременно осматривают подшипники, уплотнения, резьбу и крепеж рулевой колонки. Поврежденные или деформированные сопряженные детали нельзя компенсировать чрезмерной затяжкой зажимов.

После сборки руль должен свободно перемещаться от одного крайнего положения до другого без заедания, постороннего сопротивления и ощутимого люфта. Дополнительно проверяют прямое положение колеса относительно руля, равномерность хода вилки, надежность зажимов, а также свободное расположение тросов и проводов. Если передняя часть пострадала при столкновении, вместе с траверсой проверяют стойки вилки, колесо, подшипники и раму. Первую контрольную поездку выполняют на небольшой скорости после проверки всех соединений на месте.
