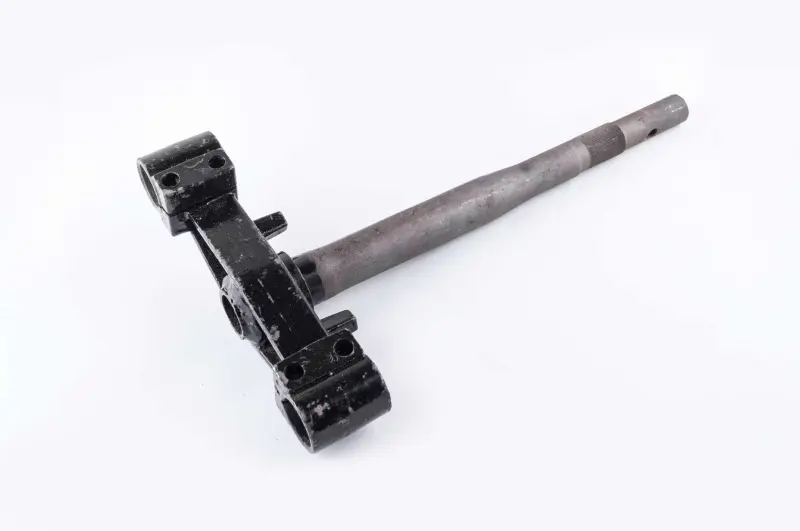

Траверса передней вилки Zongshen Storm со штоком

Траверса передней вилки Zongshen Storm со штоком

Траверса предназначена для установки в рулевую часть скутера Zongshen Storm. Деталь объединяет поперечину с двумя зажимами под трубы передней вилки и длинный рулевой шток. Шток проходит через рулевую колонку рамы и формирует ось, вокруг которой поворачивается передняя вилка, а поперечина удерживает ее трубы в заданном взаимном положении. От состояния этой детали зависят правильная геометрия передней части скутера, плавность поворота руля и отсутствие нежелательного люфта.

Конструкция и назначение

По краям поперечины расположены два цилиндрических посадочных места для труб вилки. Их разрезная конструкция со стяжными отверстиями позволяет зафиксировать трубы после установки и выравнивания. В центральной части закреплен рулевой шток с несколькими посадочными участками и отверстием возле верхнего конца. На самой поперечине предусмотрены дополнительные отверстия и выступы для соединения с сопряженными деталями передней части скутера. Поперечина имеет черное покрытие, шток выполнен без окрашенного наружного слоя.

Траверса связывает вилку с рулевой колонкой и сохраняет взаимное положение труб при повороте руля. Ее замена требуется при искривлении штока или поперечины, повреждении зажимов, трещинах, нарушении формы отверстий либо посадок. Такие дефекты могут появиться после сильного удара или продолжительной эксплуатации с неисправной рулевой колонкой. Деформированная деталь мешает ровно установить вилку, а поврежденные зажимы не обеспечивают ее правильную фиксацию.

Что сравнить перед покупкой

Название Zongshen Storm определяет модельное назначение позиции, но у скутеров разных выпусков возможны различия в рулевой части. Поэтому новую траверсу сопоставляют со снятой деталью по всей геометрии, а не только по общему внешнему виду. Проверяют длину и форму штока, диаметры его посадочных участков, расположение верхнего отверстия, расстояние между центрами зажимов и диаметры посадок под трубы вилки.

• Рулевой шток: должны совпадать длина, ступени, диаметры посадок и положение отверстия.
• Крепление вилки: сверяют межосевое расстояние и внутренние диаметры двух цилиндрических зажимов.
• Поперечина: сравнивают форму, высоту, расположение стяжных отверстий, боковых выступов и центрального соединения.
• Сопряженные детали: учитывают подшипники рулевой колонки, крепеж и элементы, которые устанавливаются на дополнительные точки траверсы.

Даже небольшое отличие посадочного диаметра, длины штока или расположения отверстий способно помешать сборке. Если старая траверса погнута и не подходит для точного измерения, размеры следует сверять по неповрежденным посадочным зонам и технической документации конкретной модификации скутера.

Проверка и установка

До монтажа осматривают шток, поперечину, края зажимов и все отверстия. На детали не должно быть деформаций, трещин и повреждений посадочных поверхностей. Одновременно проверяют состояние подшипников и обойм рулевой колонки: установка новой траверсы не устраняет их износ. Посадочные зоны очищают, после чего шток вводят в рулевую колонку ровно, без ударов и боковой нагрузки.

Трубы вилки выставляют на одинаковом уровне и без перекоса. Крепеж затягивают в предусмотренной производителем последовательности и с моментом, указанным в документации скутера. После сборки руль должен плавно двигаться от одного крайнего положения до другого, не заедать и не иметь ощутимого люфта. Дополнительно проверяют согласованное положение руля, вилки и переднего колеса, а также свободное размещение тросов и проводки при полном повороте. Траверса подходит для ремонта Zongshen Storm только при совпадении всех посадочных размеров и крепежных точек со штатной деталью.
