Траверса рулевой колонки Zongshen STORM

Траверса рулевой колонки Zongshen STORM

Траверса предназначена для ремонта передней вилки и рулевой колонки скутера Zongshen STORM. Деталь объединяет нижнее крепление двух перьев вилки с рулевым штоком: перья фиксируются по краям поперечины, а шток проходит через рулевую колонку рамы. Такая компоновка позволяет вилке поворачиваться вместе с передним колесом и сохраняет взаимное положение ее правой и левой сторон.

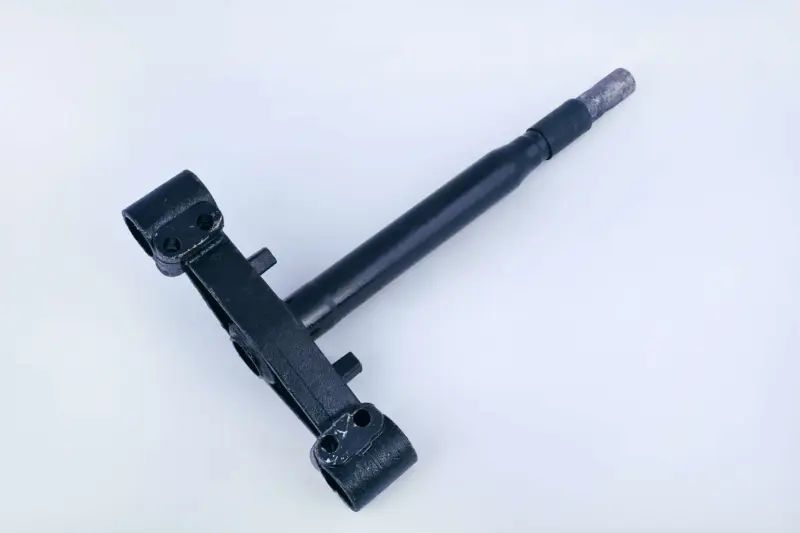

Предлагаемая деталь выполнена как нижняя траверса в сборе с длинным рулевым штоком. На поперечине расположены два разрезных посадочных места под перья вилки и крепежные отверстия для их стягивания. На штоке предусмотрены участки для установки деталей рулевой колонки, а на его верхнем конце находится резьбовая часть. Черное покрытие нанесено на основную поверхность траверсы и штока. Конкретный состав крепежа, подшипников и гаек необходимо определять отдельно: эти детали не следует считать частью позиции без проверки фактического набора.

Когда требуется замена

Траверсу проверяют после удара передним колесом, деформации вилки, появления устойчивого перекоса передней части или ремонта рулевой колонки. Поводом для замены служат трещины, погнутый рулевой шток, поврежденная резьба, деформированные зажимы перьев либо изношенные посадочные поверхности. Если руль и колесо не удается выставить соосно обычной регулировкой, необходимо проверить не только траверсу, но также оба пера, ось колеса, подшипники и рулевую часть рамы. Установка новой детали не устранит перекос, вызванный повреждением соседних компонентов.

Что сверить перед заказом

• Модель техники: позиция заявлена для Zongshen STORM; одного внешнего сходства с траверсой другого скутера недостаточно.
• Рулевой шток: сопоставьте его общую длину, диаметры посадочных участков, положение резьбы и форму нижнего соединения.
• Крепление вилки: проверьте диаметр перьев, расстояние между их осями, высоту зажимов и расположение стяжных болтов.
• Рулевая колонка: сравните места установки подшипников, гаек, шайб и уплотняющих деталей.
• Ограничение поворота: форма и положение упоров должны соответствовать раме и не мешать штатному ходу руля.
• Смежные крепления: сопоставьте все выступы, отверстия и точки присоединения с демонтированной траверсой.

Подбор по перечисленным признакам особенно важен, если на скутере ранее меняли вилку или рулевую колонку. В таком случае фактически установленная конфигурация может отличаться от первоначальной. Для сравнения удобно снять старую траверсу, очистить посадочные зоны и сопоставить обе детали без установленных подшипников и крепежа.

Установка и контроль после ремонта

Перед монтажом проверяют состояние рулевой части рамы, подшипников, посадочных поверхностей и резьбовых соединений. Шток устанавливают без ударной нагрузки и перекоса, после чего собирают рулевую колонку в правильной последовательности. Перья вилки выставляют на одинаковой высоте и только затем равномерно фиксируют в зажимах. Крепеж затягивают в порядке и с усилием, предусмотренными руководством по обслуживанию конкретного скутера.

После сборки руль должен свободно перемещаться в обе стороны без заедания, ступенчатого хода и заметного люфта. Затем проверяют соосность руля, вилки и переднего колеса, работу ограничителей поворота, прокладку тросов и шлангов. Повторный контроль креплений после пробной сборки помогает вовремя обнаружить неправильную посадку сопряженных деталей. Траверса Zongshen STORM подходит для восстановления штатной компоновки передней вилки при условии полного совпадения всех посадочных размеров и точек крепления с установленной на скутере системой.
