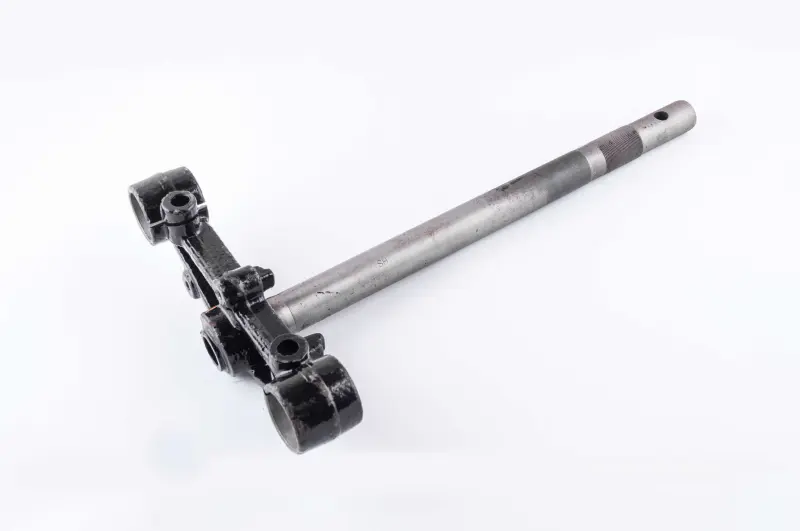

Траверса передней вилки с рулевым штоком Zongshen Race

Траверса передней вилки Zongshen Race

Траверса с рулевым штоком предназначена для восстановления передней части скутера Zongshen Race. Деталь объединяет рулевую колонку и два пера вилки в единую конструкцию: шток устанавливается в рулевую колонку рамы, а нижняя поперечина удерживает перья в предусмотренном положении. От правильной посадки этих соединений зависят свободный поворот руля, отсутствие нежелательного люфта и корректное положение переднего колеса относительно рамы.

Это не верхняя пластина, а цельная деталь нижней части рулевого механизма с длинным центральным штоком. Конструкция включает две зоны крепления перьев вилки, центральную поперечину и предусмотренные формой детали посадочные и крепежные точки. Такое исполнение необходимо учитывать при подборе: отдельно сравнить только внешний вид поперечины недостаточно, поскольку траверсы разных скутеров могут отличаться параметрами штока и расположением соединений.

Когда требуется замена

Траверсу проверяют после удара в переднюю часть, падения, деформации вилки или появления проблем с рулением. Поводом для замены могут стать изгиб штока, повреждение мест установки перьев, трещины, нарушенная резьба, деформированные крепления либо геометрия, которую невозможно восстановить безопасной регулировкой. Если руль стоит неровно при прямо направленном колесе, вилка перемещается с заеданием или после затяжки сохраняется люфт, перед сборкой необходимо проверить траверсу вместе с перьями, рулевой колонкой и подшипниками.

Что проверить при подборе

• Модель техники: эта позиция предназначена для Zongshen Race; название модели следует сопоставить с конкретной модификацией скутера.
• Рулевой шток: сравните с демонтированной деталью его общую длину, диаметры посадочных участков, положение резьбовой зоны и поперечного отверстия.
• Крепление вилки: должны совпадать диаметр посадки перьев, расстояние между их осями, глубина установки и способ фиксации.
• Геометрия поперечины: проверьте расположение ограничителей поворота, выступов, отверстий и точек для присоединения штатных деталей передней части.
• Сопряжение с рулевой колонкой: учитывайте тип и посадку подшипников, регулировочных деталей и верхнего крепления, которые используются на вашем скутере.

Сравнение лучше проводить по снятой штатной траверсе и фактическим размерам, а не только по названию семейства техники. Даже у внешне близких версий Zongshen Race могут различаться отдельные элементы передней части. Особенно внимательно проверяют длину штока и взаимное положение посадок: эти параметры определяют возможность правильной сборки рулевой колонки и установки вилки без перекоса.

Установка и контроль после сборки

Монтаж предусматривает разборку рулевой колонки и снятие перьев передней вилки. До установки очищают посадочные поверхности, осматривают подшипники, крепеж и сопрягаемые детали. Поврежденные или изношенные компоненты не следует оставлять в новом соединении: они могут вызвать люфт, тугой ход руля и ускоренный износ посадок. Резьбовые соединения затягивают в последовательности и с усилием, предусмотренными документацией конкретной модели.

После сборки руль должен поворачиваться плавно во всем рабочем диапазоне, без заеданий и ощутимого осевого или радиального люфта. Перья устанавливаются на одинаковом уровне и без напряжения, а переднее колесо должно занимать правильное положение относительно руля. Перед эксплуатацией также проверяют работу ограничителей поворота, надежность всех соединений и свободное прохождение тросов и проводки при полном повороте руля.
