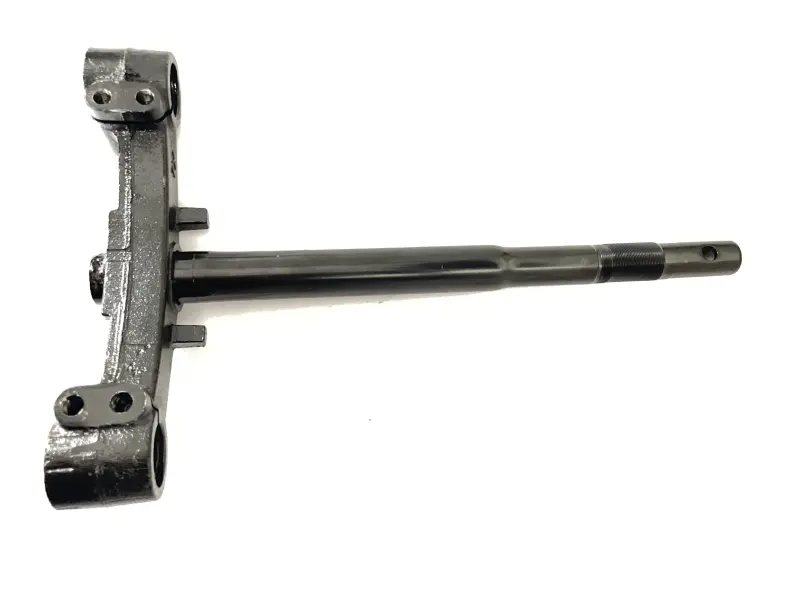

Нижняя траверса рулевой колонки Zongshen Grand Prix («хоккеист»)

Нижняя траверса Zongshen Grand Prix («хоккеист»)

Деталь предназначена для ремонта передней подвески и рулевой колонки скутера Zongshen Grand Prix. Она объединяет поперечину с двумя посадочными гнездами для перьев вилки и длинный рулевой шток. Такая компоновка связывает левую и правую стороны вилки, задает их взаимное положение и позволяет передней части поворачиваться относительно рамы через подшипники рулевой колонки.

Траверсу меняют после деформации, повреждения штока, нарушения геометрии посадочных мест либо износа участков, взаимодействующих с крепежом и подшипниками. Поводом для осмотра становятся последствия удара передним колесом, затрудненный поворот руля, невозможность правильно выставить перья или сохраняющийся перекос после обслуживания вилки. Перед заменой необходимо проверить и соседние детали: сами перья, подшипники, посадочные поверхности рамы и крепеж. Установка новой траверсы не устранит проблему, если деформирована другая часть передней подвески.

Конструкция и точки подбора

Исполнение включает поперечную основу, два цилиндрических посадочных гнезда по краям, крепежные отверстия, ограничительные выступы и центральный рулевой шток. На конце штока предусмотрены резьбовой участок и поперечное отверстие. Расположение этих элементов должно соответствовать исходной детали: даже при сходном внешнем виде траверсы разных модификаций могут отличаться длиной и диаметром штока, расстоянием между перьями, формой ограничителей и схемой крепления.

• Модель техники: базовое назначение — Zongshen Grand Prix; год выпуска и конкретную модификацию скутера следует учитывать отдельно.
• Рулевой шток: сравните общую длину, диаметр, положение резьбового участка и поперечного отверстия.
• Крепление вилки: проверьте диаметр посадки перьев, межосевое расстояние и ориентацию стяжных отверстий.
• Ограничители поворота: их форма и положение должны совпадать с ответными частями рамы.
• Дополнительные крепления: сопоставьте количество, расположение и направление всех отверстий и выступов.
• Геометрия: сравнивайте деталь с демонтированным оригиналом без изгибов и следов аварийной деформации.

Что учитывать при установке

Монтаж связан с разборкой передней части скутера, снятием руля, вилки и компонентов рулевой колонки. До сборки очищают посадочные поверхности и оценивают состояние подшипников, обойм, уплотнений и резьбового крепежа. Перья должны входить в посадочные гнезда без перекоса, а шток — свободно располагаться в рулевой колонке с предусмотренными для конкретной модели деталями. Крепеж затягивают в последовательности и с усилием, указанными в руководстве по обслуживанию скутера.

После сборки проверяют плавность поворота руля от упора до упора, отсутствие осевого люфта, симметричное положение перьев и свободное перемещение вилки. Руль не должен подклинивать в центральном положении, а тросы и проводка — натягиваться или ограничивать поворот. Затем контролируют положение переднего колеса относительно руля и повторно осматривают крепления после пробной проверки на месте.

Название «хоккеист» обозначает распространенный вариант формы этой траверсы, но не заменяет проверку размеров. Для уверенного выбора сопоставьте все посадочные точки и геометрию со снятой деталью. Это особенно важно, если скутер ранее ремонтировался или на одной модели встречались разные исполнения передней подвески.
