Тарелка сцепления мотокосы 7T

Тарелка сцепления мотокосы 7T

Тарелка 7T, также называемая чашкой или барабаном сцепления, предназначена для ремонта привода бензиновой мотокосы либо триммера. Деталь устанавливается между центробежным сцеплением двигателя и жестким валом внутри штанги. Когда обороты двигателя повышаются, колодки сцепления расходятся и контактируют с внутренней поверхностью тарелки. Возникающее вращение через центральное шлицевое соединение передается валу штанги, а затем редуктору и установленному режущему оснащению.

Конструкция и назначение

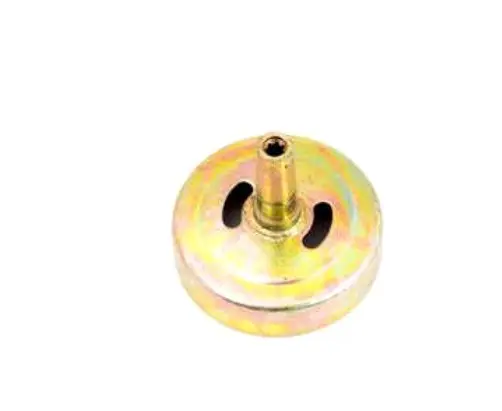

Тарелка выполнена в виде круглой чашки с цилиндрической рабочей поверхностью, центральной удлиненной втулкой и двумя продолговатыми отверстиями на лицевой стороне. Центральное отверстие имеет конфигурацию 7T — соединение под приводной вал с семью шлицами. Такая геометрия позволяет чашке вращаться вместе с валом после включения центробежного сцепления. Деталь используется именно в приводе мотокосы: она не является прижимной шайбой ножа, нижней тарелкой редуктора или самостоятельной муфтой с колодками и пружинами.

Исправная чашка должна сохранять правильную форму, устойчиво располагаться в корпусе и обеспечивать полноценное зацепление со шлицевым концом вала. Повреждение внутренней поверхности, деформация чаши или износ шлицов нарушают передачу вращения. В результате двигатель может набирать обороты, тогда как вал и режущее оснащение запускаются с задержкой, работают рывками либо не получают привод. Перед заменой полезно проверить не только тарелку, но и колодки сцепления, пружины, вал, опоры и фиксирующие детали корпуса: похожие симптомы могут появляться при неисправности соседних компонентов.

Как подобрать тарелку 7T

Обозначение 7T указывает на количество шлицов, однако одного этого параметра недостаточно для безошибочного выбора. У мотокос встречаются внешне похожие чашки с иной геометрией, высотой центральной втулки и способом размещения в корпусе. Подбирать деталь лучше по снятому образцу и фактическим размерам посадочного места.

• Количество шлицов: ответная часть приводного вала должна иметь семь шлицов подходящего профиля.
• Размер чаши: сравните наружный и внутренний диаметры с прежней деталью; зазор относительно колодок должен соответствовать конструкции вашей мотокосы.
• Центральная втулка: проверьте ее длину, диаметр и глубину входа приводного вала.
• Общая высота: чашка должна размещаться в корпусе без осевого перекоса и контакта с неподвижными деталями.
• Посадка и фиксация: сопоставьте расположение опор, стопорных деталей и порядок сборки с разобранным механизмом.
• Форма корпуса: сравните профиль чаши и расположение двух продолговатых отверстий с демонтированной запчастью.

Не следует выбирать эту позицию только по объему двигателя или распространенному названию модели. Даже у мотокос близкой мощности могут применяться валы на разное количество шлицов и чашки других размеров. Если старая деталь сильно разрушена, основные размеры можно снять с корпуса сцепления и приводного вала, а схему расположения компонентов уточнить по документации конкретной мотокосы.

Когда требуется замена

Основанием для замены служат заметная выработка внутренней цилиндрической поверхности, сорванные или сильно изношенные шлицы, трещины, овальность, деформация и люфт, который нельзя устранить правильной установкой исправных соседних деталей. Дополнительными признаками бывают металлический шум в районе соединения двигателя со штангой, нестабильное включение привода и отсутствие вращения вала при нормальной работе двигателя и колодок. Продолжать эксплуатацию с поврежденными шлицами не стоит: неполное зацепление ускоряет износ ответной части приводного вала.

Установка и проверка

Монтаж выполняют на заглушенном и остывшем двигателе. Перед сборкой очищают посадочную область от продуктов износа, проверяют состояние колодок, пружин, вала, опор и фиксаторов. Чашку устанавливают без ударной нагрузки и перекоса, контролируя полное вхождение семишлицевого конца в центральную втулку. После сборки деталь должна вращаться соосно, без закусывания и касания корпуса. Первый запуск проводят с контролем постороннего шума, вибрации и момента включения привода. Правильно подобранная тарелка 7T восстанавливает связь центробежного сцепления с семишлицевым валом штанги и подходит для ремонта мотокос, в которых используется именно такая посадочная конфигурация.
