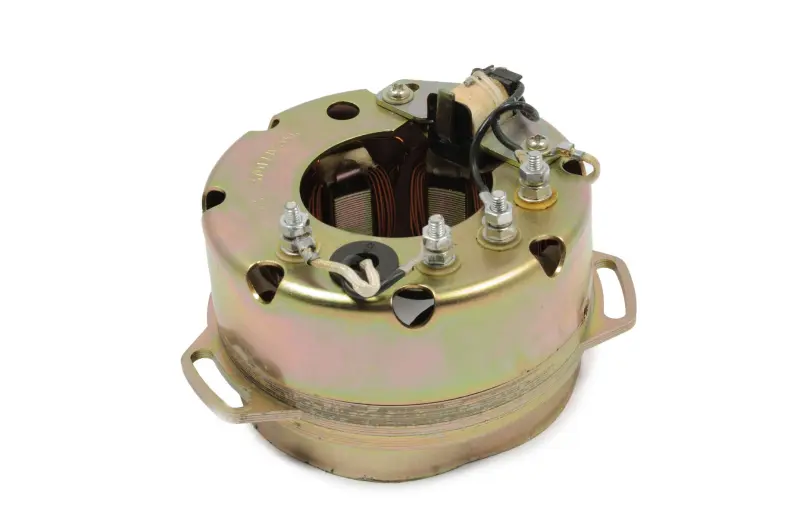

Статор генератора Минск 12V 65W (7+1 катушек) SPARK

Статор генератора Минск 12V 65W (7+1 катушек) SPARK

Статор SPARK предназначен для генераторной системы мотоцикла Минск с электрооборудованием 12V. Это неподвижная часть генератора с обмотками, которая работает в паре с ротором и участвует в выработке электрической энергии для бортовой сети. Модель рассчитана на мощность 65W и выполнена по схеме 7+1: конструкция включает восемь катушек. Такое исполнение подходит для ремонта генераторного узла с соответствующими штатными параметрами.

Деталь используют для замены статора с повреждёнными обмотками, а также при восстановлении исходной конфигурации электрооборудования. От работы статора зависят зарядная цепь и подключённые электрические потребители мотоцикла. Поэтому перед заменой важно провести диагностику генераторной системы и убедиться, что неисправность не вызвана проводкой, контактами или сопряжёнными деталями. Новый статор позволяет собрать генератор в конфигурации 12V, 65W и 7+1 катушек.

Основные параметры

• номинальное напряжение — 12V;
• номинальная мощность — 65W;
• восемь катушек, расположенных по схеме 7+1;
• предназначен для генераторной системы мотоциклов Минск;
• подходит для двухтактного Минск 125 при совпадении параметров и конструкции штатного узла.

Подбирать статор нужно по демонтированной детали и характеристикам установленного генератора. Сначала сопоставьте напряжение, мощность и количество катушек: все три параметра должны совпадать. Затем проверьте расположение крепёжных отверстий, выводов и проводов, тип сопрягаемого ротора, посадочное место и схему подключения конкретного мотоцикла. Одного совпадения по модели Минск недостаточно, поскольку на этих мотоциклах встречаются генераторные узлы с разными вариантами обмоток.

Особое внимание уделите схеме катушек. Исполнение 7+1 нельзя подменять вариантом 6+2 только потому, что оба узла имеют обозначения 12V и 65W. Количество и расположение катушек относятся к основным параметрам подбора наряду с креплениями, выводами и совместимостью с ротором. До покупки удобно положить старый и новый статоры в одинаковом положении и последовательно сравнить конструкцию, точки крепления и расположение проводов.

Перед монтажом осмотрите посадочное место, ротор, проводку, разъёмы и крепления генераторной системы. Повреждённые контакты, неисправные провода или дефекты сопряжённых элементов необходимо учитывать при ремонте, чтобы причина неполадки не сохранилась после установки нового статора. Саму деталь также следует осмотреть перед сборкой, уделив внимание обмоткам, выводам и местам крепления.

После установки подключите провода по штатной схеме мотоцикла, сохранив их исходное назначение. Не меняйте порядок подключения и не переделывайте схему под другой вариант генератора. По завершении монтажа проверьте собранный узел и работу зарядной цепи вместе с электрическими потребителями. Такой подход помогает оценить результат ремонта всей системы, а не только заменённой детали.

Статор генератора Минск 12V 65W SPARK рассчитан на восстановление узла именно в конфигурации 7+1 катушек. Он подойдёт для планового ремонта или замены повреждённых обмоток, если конструкция демонтированной детали, крепления, выводы, ротор и схема подключения совпадают. Точное сравнение до покупки позволяет выбрать статор для конкретной версии мотоцикла и сохранить штатные параметры электрооборудования.
