Этот статор предназначен для ремонта штатного генератора скутера Honda Lead 90. Он выполнен по схеме 5+1: пять основных катушек дополнены одной отдельной катушкой. Такая конфигурация служит главным ориентиром при подборе детали и позволяет заменить неисправный узел с соответствующим расположением обмоток без использования универсального варианта.

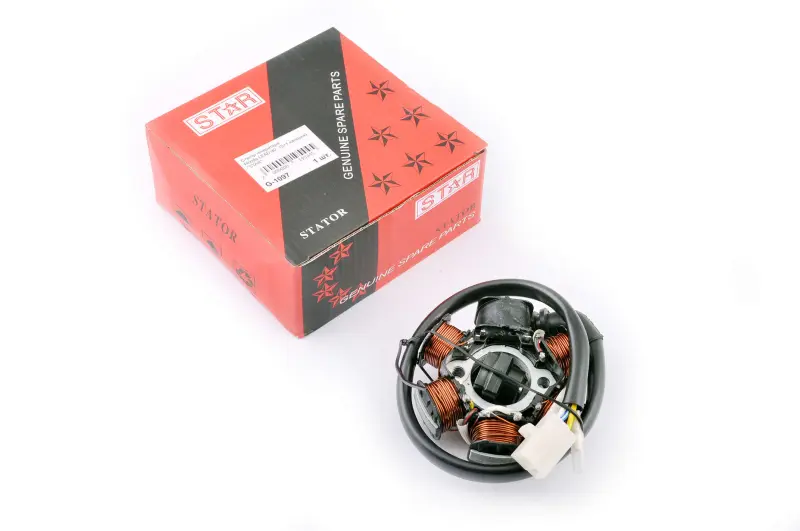

Статор является неподвижной частью генератора. Он устанавливается в зоне ротора и участвует в работе электрической системы двигателя. В конструкции объединены круглая монтажная основа, шесть катушек, вывод проводки и электрический разъём. Деталь поставляется как единый узел, поэтому при ремонте не требуется отдельно подбирать монтажную часть, обмотки, жгут и разъём.

Когда требуется замена

Установка нового статора актуальна при неисправности обмоток, повреждении их изоляции, проводов или электрического разъёма. Перед заменой стоит проверить состояние остальных элементов генераторного узла и ответной части проводки: причина неполадки может быть связана не только с обмотками, но и с загрязнёнными либо повреждёнными контактами. Такой осмотр помогает провести ремонт последовательно и не оставить без внимания сопутствующие повреждения.

Как правильно подобрать статор

Прежде всего убедитесь, что деталь подбирается для Honda Lead 90. Затем сопоставьте конфигурацию снятого статора со схемой 5+1 — пять основных и одна дополнительная катушка. Ориентироваться только на внешнее сходство с генераторными деталями других скутеров Honda или на общее количество проводов не следует: похожая компоновка ещё не означает, что узел соответствует требуемому исполнению.

При сравнении старой и новой деталей обратите внимание на форму круглой монтажной части, расположение крепёжных отверстий, количество и размещение обмоток. Также проверьте направление выхода жгута и тип электрического разъёма. Особенно внимательно к подбору нужно отнестись, если генераторные элементы или проводка на скутере уже менялись: фактически установленный узел может отличаться от ожидаемого исполнения.

Рекомендации по установке

До начала монтажа отключите питание и осмотрите посадочное место. Удалите загрязнения, проверьте ротор, состояние контактов и ответную часть проводки. Новый статор устанавливайте по штатной схеме подключения. Все крепёжные точки должны совпадать без смещения монтажной основы и без попыток подогнать деталь за счёт натяжения проводов.

Жгут необходимо аккуратно уложить по штатному маршруту. Проследите, чтобы проводка не оказалась пережата крышкой, не была натянута и не соприкасалась с ротором или другими вращающимися деталями. Разъём подключайте без перекоса, предварительно убедившись в нормальном состоянии его ответной части. После сборки ещё раз проверьте положение кабеля и надёжность его фиксации.

Статор подходит для предметного ремонта генераторного узла Honda Lead 90, когда снятая деталь имеет конфигурацию 5+1 и совпадает по монтажной части, расположению обмоток, выходу проводки и разъёму. Тщательное сравнение перед покупкой и аккуратная прокладка жгута при установке помогают правильно заменить неисправный штатный узел.
