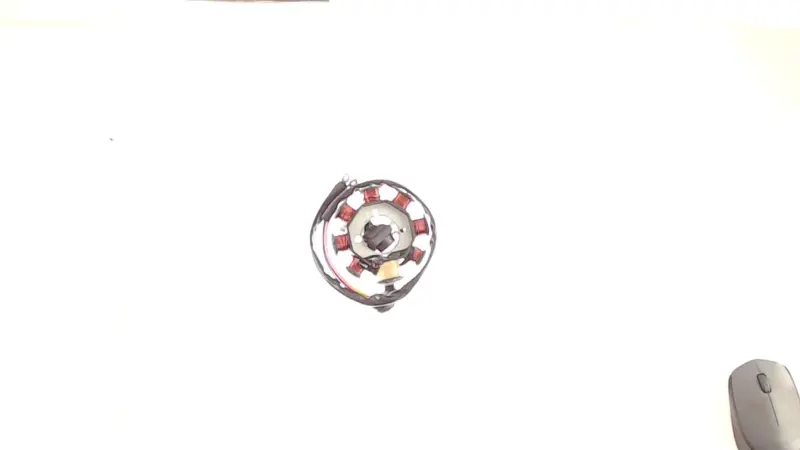

Статор генератора для 4T GY6 50 (7+1 катушек)

Статор генератора для 4T GY6 50 (7+1 катушек)

Статор предназначен для ремонта генераторного узла четырёхтактного скутерного двигателя GY6 50. Он выполнен по схеме 7+1: в состав входят семь основных и одна дополнительная катушка. Деталь устанавливается рядом с ротором и служит неподвижной частью генератора. При вращении ротора в обмотках формируется электрический ток, необходимый для работы электрических систем скутера.

Этот узел выбирают для замены штатной обмотки с аналогичной конструкцией. Статор собран на круглой монтажной пластине, а проводка уже выведена для подключения к штатной электрической системе. Такая компоновка позволяет заменить узел в сборе, если его посадка, крепление и схема подключения соответствуют снятой детали.

Исполнение 7+1 применяется на скутерах с четырёхтактным двигателем GY6 объёмом 50 см³, но одного обозначения двигателя недостаточно для точного подбора. Разные модификации GY6 могут иметь отличия в разъёмах, расположении крепёжных отверстий, длине и форме проводки, электрической схеме и конструкции крышки генератора. Поэтому перед покупкой необходимо сравнить новый статор с узлом, установленным на конкретном скутере.

Для чего подходит

Статор используют при ремонте генератора, когда диагностика указывает на необходимость замены неподвижной обмотки. Он подходит как для планового обслуживания генераторного узла, так и для восстановления электрической системы после неисправности, если конфигурация старой детали полностью совпадает. Замена только по внешнему диаметру или общему обозначению двигателя может привести к несовпадению крепления либо подключения.

Что проверить при подборе

• принадлежность двигателя к четырёхтактной серии GY6 50;
• конфигурацию статора с семью основными и одной дополнительной катушкой;
• количество, тип и расположение разъёмов;
• размещение крепёжных отверстий на монтажной пластине;
• длину проводов, форму жгута и направление его прокладки;
• соответствие штатной электрической схеме и крышке генератора.

Особое внимание уделите штекерам и проводке. Даже при совпадающей посадке другой тип разъёма или иная схема соединения не позволят правильно подключить статор без переделок. Надёжнее всего сопоставить обе детали рядом: проверить число катушек, крепёжные точки, выход проводов и все элементы подключения.

Рекомендации по установке

Перед монтажом осмотрите ротор, посадочное место, штатную проводку и разъёмы. На них не должно быть загрязнений, механических повреждений или следов перегрева, способных повлиять на работу установленного узла. Статор необходимо закрепить в предусмотренном положении, а проводку проложить по штатному маршруту.

При укладке проводов исключите их соприкосновение с вращающимися и нагревающимися частями двигателя. Разъёмы должны соединяться в соответствии со штатным подключением скутера, без натяжения жгута. После сборки важно убедиться, что проводка закреплена и не мешает работе ротора. При полном совпадении конструкции и подключения статор 7+1 становится готовым решением для замены генераторной обмотки на 4T GY6 50.
