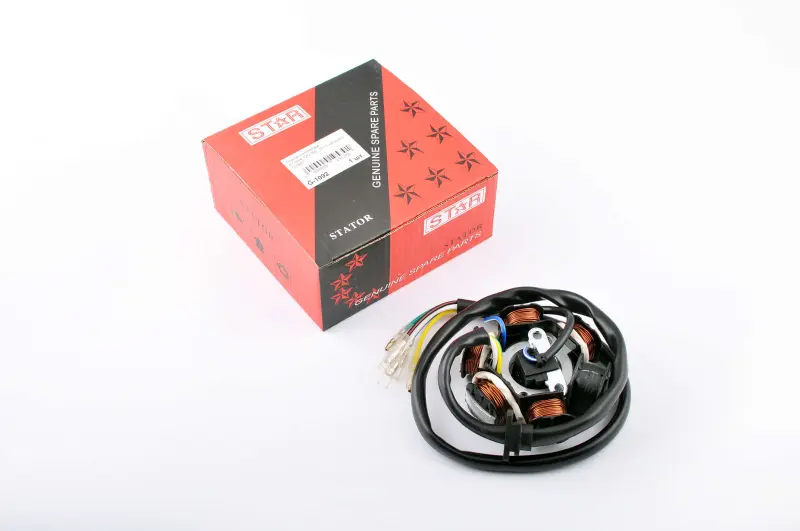

Статор генератора STAR для 4T GY6 125/150, 5+1 катушек

Статор генератора STAR для 4T GY6 125/150

Статор предназначен для скутеров с четырёхтактным двигателем GY6 рабочим объёмом 125 или 150 см³. Исполнение 5+1 катушек используется для замены штатного статора с такой же конфигурацией. Деталь является неподвижной частью генераторной системы и работает совместно с ротором, участвуя в выработке электрического тока для электросистемы скутера.

Статор устанавливается в зоне магнето двигателя и подключается к штатной проводке. Его конструкция включает основание с обмотками, монтажные точки и выводы с разъёмами. При работающем двигателе ротор вращается рядом со статором, после чего сформированный ток поступает через связанные компоненты в электрическую систему. От исправности этого узла зависит корректная работа цепей питания и зарядки.

Когда требуется замена

Замену статора выполняют при диагностированной неисправности генераторной части: обрыве обмотки, повреждении изоляции, следах перегрева или нестабильной работе электрооборудования. Перед покупкой новой детали проверьте соединения, внешнюю проводку и сопряжённые элементы системы. Это позволит исключить неисправность разъёма или жгута и убедиться, что причина действительно связана со статором.

Если скутер испытывает проблемы с зарядкой или перебои в работе электрики, одной замены детали может быть недостаточно для точной диагностики всей системы. Вместе со статором необходимо проверить разъёмы, регулятор напряжения, массу и состояние аккумулятора. Такой порядок помогает определить источник неисправности и проконтролировать работу электросистемы после ремонта.

Как подобрать подходящий статор

Обозначение двигателя GY6 и рабочий объём 125 или 150 см³ служат основными ориентирами, но сами по себе не гарантируют точного совпадения. Перед заказом обязательно сопоставьте новый статор со снятым узлом. Проверьте расположение обмоток, конфигурацию 5+1 катушек, точки крепления, форму разъёмов, количество и цвета выходящих проводов, а также направление прокладки жгута.

Все эти признаки должны соответствовать штатной детали конкретного скутера. Не подбирайте статор только по названию модели или внешнему диаметру корпуса двигателя: в скутерах одной линейки могут использоваться разные исполнения электрики. Тщательная сверка креплений, проводов и разъёмов до покупки помогает выбрать подходящий вариант и избежать доработок при установке.

Установка и подключение

Перед началом монтажа отключите питание скутера и аккуратно снимите крышку генератора. Обратите внимание на штатное расположение проводки, чтобы при сборке проложить жгут тем же способом. Закрепите статор в предусмотренных монтажных точках и подключите разъёмы, контролируя их полную и плотную посадку.

При установке не допускайте пережатия проводов крышкой. После сборки убедитесь, что жгут лежит без натяжения и не соприкасается с подвижными или горячими деталями. Затем проверьте работу электросистемы и цепи зарядки. Статор STAR подходит для восстановления генераторной системы скутера GY6 125/150, если конфигурация 5+1 катушек, крепления, проводка и разъёмы совпадают со снятой деталью.
