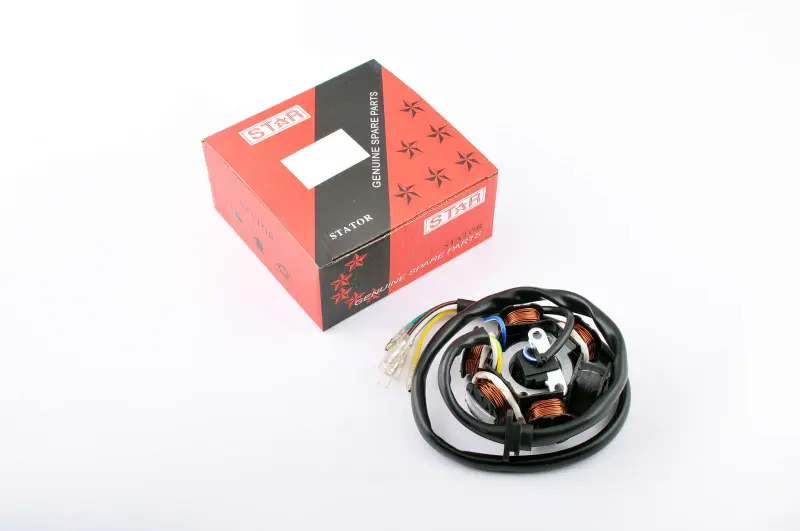

Статор генератора 4T GY6 125/150, 5+1 катушек

Статор генератора 4T GY6 125/150, 5+1 катушек

Статор предназначен для скутеров с четырёхтактными двигателями GY6 объёмом 125 или 150 см³. Это неподвижная часть генератора, которая работает вместе с ротором, участвует в формировании электрических сигналов для систем двигателя и обеспечивает работу цепей питания электрооборудования. Деталь подходит для ремонта электрической и генераторной части скутера, если штатный статор имеет такое же исполнение.

Конструкция и назначение

Статор выполнен по схеме 5+1 катушек и в общей сложности включает шесть катушек. Статорная пластина, обмотки и жгут проводов собраны в одном узле. При замене особенно важно учитывать именно конфигурацию обмоток: на двигателях семейства GY6 используются генераторы с разным количеством катушек и различными схемами подключения, поэтому одного совпадения объёма двигателя недостаточно.

Эта версия рассчитана на четырёхтактные скутерные двигатели GY6 125/150. Аналогичное исполнение также встречается для двигателей с обозначениями 152QMI и 157QMJ. Однако даже при совпадении серии двигателя необходимо сравнить заменяемую деталь с установленным узлом, поскольку конкретная комплектация электрической системы скутера может отличаться.

Когда требуется замена

Статор заменяют при обрыве обмотки, повреждении её изоляции, заметных следах перегрева или диагностированной неисправности генераторной части. Поводом для проверки могут быть нестабильная работа электрики, сложности с зарядкой аккумулятора и нарушения в связанных электрических цепях. Эти признаки не всегда указывают только на статор: похожие неисправности возникают из-за повреждённой проводки, плохого соединения в разъёмах, регулятора напряжения, ротора или других элементов системы.

Перед покупкой рекомендуем определить причину неисправности и проверить генераторную цепь в комплексе. Такой подход позволяет заменить именно повреждённый узел, а не исправную деталь, и избежать повторной разборки после монтажа.

Как правильно подобрать статор

Сначала проверьте серию, объём и тактность двигателя. Этот статор предназначен именно для 4T GY6 125/150 и не рассчитан на двигатели другой серии, двухтактные моторы или версии меньшего объёма. Затем посчитайте катушки на снятом статоре: их расположение должно соответствовать конфигурации 5+1, то есть шести катушкам в составе узла.

Дополнительно сравните крепёжную пластину и расположение посадочных отверстий. Отдельного внимания требуют форма и количество разъёмов, цвета проводов, устройство жгута и направление его прокладки. Все эти параметры нужно сопоставлять со штатной деталью до установки. Даже два скутера с одинаковым обозначением двигателя могут различаться исполнением проводки и подключением генератора.

Рекомендации по установке

Во время ремонта осмотрите жгут проводов и соединительные фишки, проверьте отсутствие повреждений изоляции и оцените состояние сопрягаемых деталей генератора. Разъёмы должны соответствовать штатному подключению, а проводка — проходить по предусмотренному маршруту.

После монтажа уложите соединения без натяжения, перегибов и пережатия. Убедитесь, что жгут не мешает установке остальных элементов, после чего верните крышку генератора в штатное положение. Тщательная проверка конфигурации, крепления и подключения помогает правильно установить статор GY6 125/150 с шестью катушками и восстановить работу электрической части скутера.
