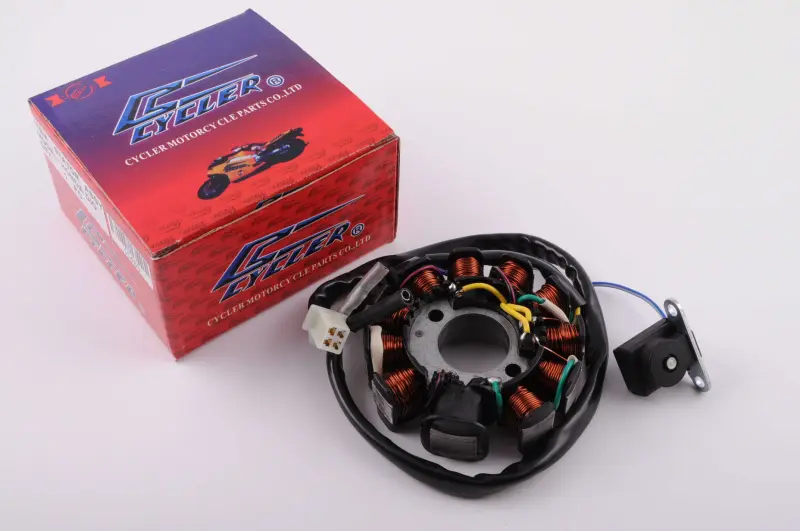

Статор генератора CYCLER для 4T GY6 125/150, 10+1 катушек

Статор генератора CYCLER для 4T GY6 125/150

Статор CYCLER предназначен для генераторного узла скутеров с четырёхтактными двигателями GY6 125/150. Деталь имеет конфигурацию 10+1 катушек и используется для замены штатного статора с таким же конструктивным исполнением. Это неподвижная часть генератора, которая работает совместно с ротором и участвует в выработке электрического сигнала для цепей двигателя. От исправности статора зависят стабильная работа электрической части скутера и нормальный процесс зарядки.

На основании статора размещены обмотки, а для подключения к штатной проводке предусмотрены электрические выводы и разъёмы. В генераторном узле деталь устанавливается рядом с ротором, поэтому правильный подбор требует полного совпадения основных конструктивных элементов. Обозначения двигателя GY6 125/150 и конфигурации 10+1 катушек помогают определить нужный тип детали, но их недостаточно без сравнения посадочной части, крепёжных точек, проводов и разъёмов.

Когда требуется замена статора

Причиной замены может стать обрыв обмотки, повреждение её изоляции или последствия перегрева. Такие неисправности способны сопровождаться нестабильной работой электрооборудования и проблемами с зарядкой. В этой ситуации статор соответствующей конфигурации позволяет заменить неисправную штатную деталь в составе генераторной системы.

Перед покупкой важно учитывать, что для двигателей семейства GY6 встречаются разные варианты генераторных систем. Внешне похожие статоры могут отличаться посадкой, расположением креплений и исполнением электрической части. Поэтому выбирать замену только по внешнему сходству или по обозначению рабочего объёма двигателя не следует. Для этого варианта обязательным ориентиром служит конфигурация именно 10+1 катушек, дополненная точным сравнением конструкции со снятым статором.

Как проверить соответствие детали

Сначала сравните количество катушек: у штатной детали должна быть та же схема 10+1. Затем проверьте форму основания и центральной части, количество и расположение крепёжных отверстий, а также взаимное положение элементов. Посадочная часть должна соответствовать месту установки, а точки крепления — совпадать со штатной конструкцией генераторного узла.

Отдельно сопоставьте электрическую часть. Обратите внимание на расположение выводов, направление выхода проводов, длину жгута в пределах доступного сравнения и тип разъёмов. Разъёмы должны соответствовать штатной проводке скутера, а провода — располагаться так же, как на снятой детали. Такое сравнение особенно важно, поскольку одинаковое обозначение семейства двигателя не гарантирует полного совпадения генераторной системы.

Подготовка к установке

До монтажа положите новый и снятый статоры рядом и последовательно сравните все доступные элементы: основание, центральную часть, обмотки, крепёжные отверстия, выводы, жгут и разъёмы. Выполнить эту проверку нужно до окончательной установки — так проще вовремя обнаружить отличие в посадке или подключении.

При монтаже статор размещается в генераторном узле рядом с ротором и подключается к штатной проводке. Устанавливать деталь следует только при совпадении посадочной части, крепёжных точек и электрических соединений. Провода и выводы должны занимать предусмотренное конструкцией положение, а разъёмы — подключаться без изменения штатной схемы.

Статор CYCLER подходит для ремонта генераторной системы скутера с двигателем 4T GY6 125/150, если требуется исполнение на 10+1 катушек. Тщательная сверка со снятой деталью позволяет правильно подобрать вариант для штатного генераторного узла и сохранить корректное подключение электрической части скутера.
