Настольное рычажное приспособление предназначено для выпрессовывания заклепок и разъединения звеньев пильной цепи. Оно применяется при ремонте цепей бензопил, электропил и других цепных пил: помогает удалить поврежденный участок, изменить длину петли или подготовить цепь к установке подходящего соединительного звена. Такой инструмент особенно удобен в мастерской, где цепи обслуживают регулярно и требуется контролируемо передавать усилие на выбранную заклепку.

Назначение и принцип работы

Цепь укладывают на опору-наковальню, совмещая нужную заклепку с рабочим отверстием. Пуансон располагают точно над центром головки, после чего длинной рукоятью плавно создают усилие для выпрессовывания заклепки. В отличие от ударного способа с молотком и отдельной выколоткой, станок удерживает пуансон в направляющей и позволяет выполнять операцию на закрепленном основании. Это упрощает позиционирование цепи и помогает прикладывать усилие в заданном направлении.

Станок выполняет именно разъединение звеньев. Для последующего замыкания цепной петли потребуются соединительные детали, соответствующие конкретной цепи, и инструмент для формирования головки новой заклепки. Перед началом ремонта необходимо определить, какие звенья будут удалены, и подготовить подходящие детали для обратной сборки.

Конструкция и подготовка рабочего места

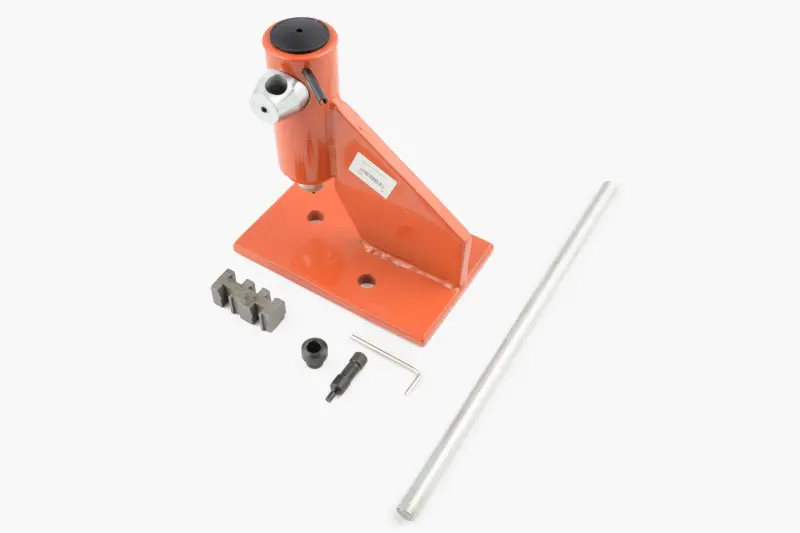

Исполнение включает широкое настольное основание с крепежными отверстиями, вертикальную стойку, направляемый пуансон и длинную съемную рукоять. На основании можно закрепить станок на устойчивом верстаке, чтобы он не смещался при нажатии. В наборе представлены рабочая опора с несколькими пазами, пуансонные принадлежности, втулка и шестигранный ключ. Перед использованием следует проверить фиксацию установленных деталей, свободный ход механизма и отсутствие повреждений на рабочем конце пуансона.

Что проверить при выборе

• Тип цепи. Инструмент рассчитан на обслуживание пильных цепей. Его не следует подбирать как универсальный размыкатель для мотоциклетных, велосипедных или промышленных приводных цепей.
• Шаг и толщина звеньев. Параметры цепи должны соответствовать пазу опоры и установленному пуансону. Цепь обязана лежать ровно, а заклепка — находиться над отверстием наковальни.
• Требуемая операция. Эта модель нужна для удаления заклепки и разъединения цепи. Если задача состоит в окончательном соединении звеньев, дополнительно выбирают клепальный инструмент.
• Способ установки. Для полноценной работы требуется жесткая горизонтальная поверхность, позволяющая закрепить основание через предусмотренные отверстия и свободно перемещать рукоять.

Порядок работы

Сначала выбирают подходящий паз наковальни и укладывают цепь плоско, без перекоса боковых пластин. Головку удаляемой заклепки центрируют под пуансоном. Рукоять опускают постепенно, контролируя положение цепи на всем ходе. Смещение пуансона относительно центра может повредить его рабочий конец или деформировать боковую пластину, поэтому продолжать нажатие при перекосе нельзя.

После разъединения следует осмотреть соседние пластины, ведущие звенья и отверстия под заклепку. Детали с деформацией или выраженным износом не используют для повторного соединения. При сборке применяют компоненты, совпадающие с цепью по типоразмеру, а готовое соединение проверяют на свободное движение шарнира без заедания. Станок подходит для оснащения ремонтного места владельца цепной пилы, заточной мастерской или сервиса, где выполняют укорачивание и восстановление пильных цепей.
