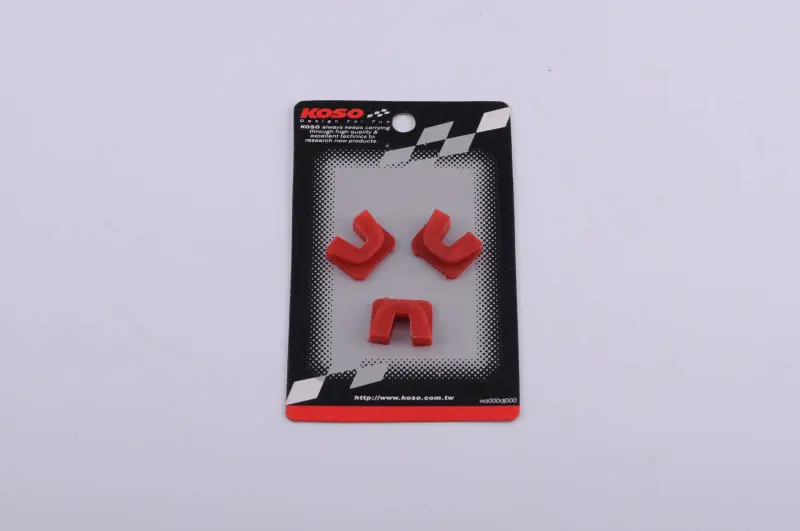

Слайдеры вариатора KOSO для Yamaha JOG 50, красные

Слайдеры вариатора KOSO для Yamaha JOG 50

Красные слайдеры KOSO предназначены для обслуживания переднего вариатора скутера Yamaha JOG 50. Направляющие устанавливаются на рамповую пластину и перемещаются по направляющим выступам вариатора. Они поддерживают правильную траекторию пластины относительно подвижной щеки, ограничивают лишний поперечный люфт и участвуют в согласованной работе механизма при изменении передаточного отношения.

Роль направляющих в работе вариатора

Во время разгона ролики перемещаются по своим дорожкам, воздействуют на рамповую пластину и заставляют подвижную щеку менять положение. Ремень при этом переходит на другой рабочий радиус. Слайдеры сопровождают перемещение рамповой пластины по направляющим выступам и не позволяют ей свободно смещаться в стороны. Плотная посадка направляющих и плавное скольжение важны для ровного движения деталей без закусывания.

По мере эксплуатации контактные поверхности направляющих изнашиваются. Увеличенный зазор между рамповой пластиной и выступами вариатора может проявляться стуком или дребезгом со стороны трансмиссии. Основанием для проверки также служат заметный люфт пластины, поврежденные кромки, трещины, деформация либо слишком свободная посадка слайдера. Изношенные детали не восстанавливают правильное сопряжение, поэтому при разборке вариатора их состояние оценивают вместе с пазами и направляющими выступами.

Что учитывать при подборе

Позиция заявлена для Yamaha JOG 50, однако семейство JOG включает несколько поколений и модификаций. Одного названия модели недостаточно для безошибочного выбора. Перед заказом необходимо сравнить форму направляющих со снятыми деталями, их профиль, ширину посадочных участков и конфигурацию рамповой пластины. Слайдер должен входить в предусмотренное место с нормальным сопротивлением, удерживаться на пластине и свободно двигаться по соответствующему выступу после сборки.

Красный цвет и обозначение «тюнинг» не определяют совместимость. Решающее значение имеют конструкция установленного вариатора и точное совпадение геометрии. Если на скутере уже установлен нештатный вариатор, направляющие следует подбирать именно к его рамповой пластине, а не только по названию Yamaha JOG 50. Слайдеры другой формы нельзя подрезать, растачивать или устанавливать с усилием: измененная посадка способна вызвать перекос и затрудненное перемещение пластины.

Проверка и установка

Для замены разбирают передний вариатор и снимают рамповую пластину. Старые направляющие извлекают поочередно, сохраняя возможность сравнить их форму и ориентацию с новыми. Посадочные места очищают от пыли ремня и продуктов износа, после чего осматривают контактные поверхности пластины и выступов. Глубокая выработка, сколы или повреждение самих направляющих участков требуют отдельной оценки: установка новых слайдеров не устраняет дефекты сопряженных деталей.

Направляющие устанавливают непосредственно на рамповую пластину. После монтажа необходимо проверить, что каждая деталь удерживается на своем месте, а собранная пластина перемещается по выступам плавно и без чрезмерного свободного хода. Затем ролики и остальные части переднего вариатора возвращают в правильной последовательности. Крепеж затягивают согласно требованиям руководства для конкретной модификации скутера.

При обслуживании полезно одновременно осмотреть ролики, их дорожки, втулку, ремень и рабочие поверхности щек. Слайдеры выполняют собственную направляющую функцию и не компенсируют износ этих деталей. Если после замены сохраняются шум, рывки или неравномерная работа трансмиссии, требуется дальнейшая проверка вариатора и других компонентов привода.

Слайдеры KOSO подходят для ремонта Yamaha JOG 50 при износе штатных направляющих или появлении люфта рамповой пластины. Точная сверка формы со снятой деталью помогает правильно подобрать направляющие и восстановить свободное, контролируемое перемещение пластины внутри переднего вариатора.
