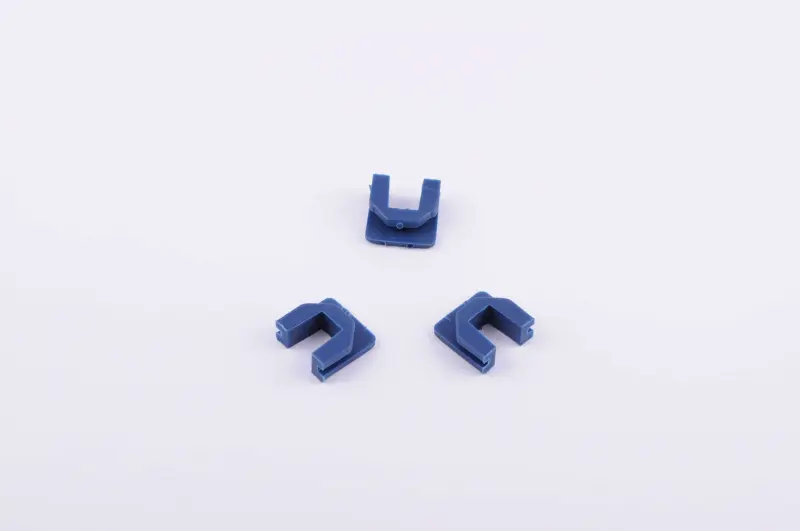

Слайдеры вариатора Yamaha BWS, тюнинг, синие

Синие слайдеры вариатора для Yamaha BWS

Слайдеры устанавливаются между направляющими пазами и ответной пластиной вариатора скутера. Эти небольшие детали задают положение пластины и сопровождают ее осевое перемещение при изменении передаточного отношения. Посадка без лишнего люфта помогает пластине двигаться по предусмотренной траектории, не смещаться относительно вариатора и не создавать дополнительный стук. Позиция предназначена для ремонта или настройки трансмиссии Yamaha BWS и выполнена в синем цвете.

Назначение в вариаторе

Во время разгона ролики перемещаются по дорожкам вариатора, а подвижные детали меняют положение ремня. Слайдеры работают в местах сопряжения ответной пластины с направляющими: удерживают ее от проворачивания, направляют продольный ход и принимают контактную нагрузку в пазах. Правильная форма и плотная посадка особенно важны для согласованного движения пластины. Если направляющие заметно изношены, увеличенный зазор может сопровождаться дребезгом, перекосом, неравномерным ходом или рывками при наборе скорости и сбросе газа.

Слайдеры относятся к обслуживаемым деталям вариатора. Их состояние удобно проверять при замене роликов, ремня либо разборке переднего шкива. Осмотр требуется при трещинах, сколах, деформации, сильной выработке контактных поверхностей или заметном люфте ответной пластины. При этом посторонний звук или нестабильный разгон не указывают только на одну возможную причину: одновременно проверяют ролики, дорожки, втулку, ремень и состояние сопрягаемых пазов.

Что сверить перед выбором

Обозначения Yamaha BWS недостаточно для подбора без осмотра установленного вариатора: семейство скутеров включает разные годы выпуска и модификации, а трансмиссия могла быть заменена предыдущим владельцем. Сравнивать следует непосредственно со снятыми направляющими и ответной пластиной. Цвет не определяет совместимость — решающими остаются геометрия, размеры и посадка.

• Профиль: сопоставьте U-образный контур, ширину проема, толщину стенок и расположение выступов.
• Габариты: проверьте общую длину, высоту и ширину по старой детали без учета участков, стертых во время эксплуатации.
• Посадочное место: слайдер должен соответствовать пазу ответной пластины и свободно перемещаться в предусмотренном направлении без перекоса.
• Исполнение вариатора: уточните модель и модификацию скутера, а при установленном тюнинговом вариаторе подбирайте направляющие именно к его пластине.
• Состояние сопрягаемых деталей: глубокая выработка или повреждение пазов может потребовать ремонта с заменой не только слайдеров.

Замена и установка

Для монтажа снимают крышку трансмиссии, разбирают передний шкив и получают доступ к ответной пластине. Перед сборкой посадочные места очищают от пыли и продуктов износа, после чего проверяют, что все направляющие установлены одинаково и полностью вошли в свои пазы. Способ разборки, порядок шайб и затяжку крепежа выбирают по руководству для конкретной версии скутера и установленного вариатора.

Изношенные детали целесообразно менять одновременно: так в местах контакта сохраняются одинаковые посадка и характер движения. После установки пластина должна перемещаться ровно, без закусывания и чрезмерного поперечного люфта. До окончательной сборки также проверяют правильное положение роликов и остальных снятых деталей. Такие слайдеры подходят для планового обслуживания, восстановления вариатора после появления люфта и ремонта Yamaha BWS, если их профиль и размеры совпадают с установленной ответной пластиной.
