Слайдеры вариатора KOSO для Stels 50 2T, красные, 3 шт.

Слайдеры вариатора KOSO для Stels 50 2T

Комплект красных направляющих предназначен для переднего вариатора двухтактного скутера Stels 50. Три детали устанавливаются на направляющую пластину вариатора и работают между ней и подвижной частью шкива. Их задача — удерживать пластину в предусмотренном положении и обеспечивать ее контролируемое перемещение по направляющим при изменении передаточного отношения.

Во время разгона ролики перемещаются по дорожкам вариатора, а подвижная щека изменяет положение ремня на шкиве. Слайдеры сопровождают это движение, ограничивают поперечный люфт направляющей пластины и не позволяют металлическим участкам сопряженных деталей напрямую работать друг по другу. Исправные направляющие помогают пластине двигаться без заеданий и лишнего дребезга. Хотя детали имеют небольшие размеры, состояние их посадочных поверхностей непосредственно влияет на механическую работу переднего вариатора.

Когда комплект нужен при обслуживании

Слайдеры постепенно изнашиваются в местах контакта с направляющими. Поводом разобрать вариатор и оценить их состояние могут быть появившийся стук или дребезг в его зоне, заметный люфт направляющей пластины, повреждение одной из деталей, неравномерная выработка либо затрудненное перемещение пластины. Такие признаки необходимо оценивать вместе с состоянием роликов, дорожек, втулки, ремня и остальных деталей вариатора: похожий шум или нестабильная работа трансмиссии не всегда вызваны только направляющими.

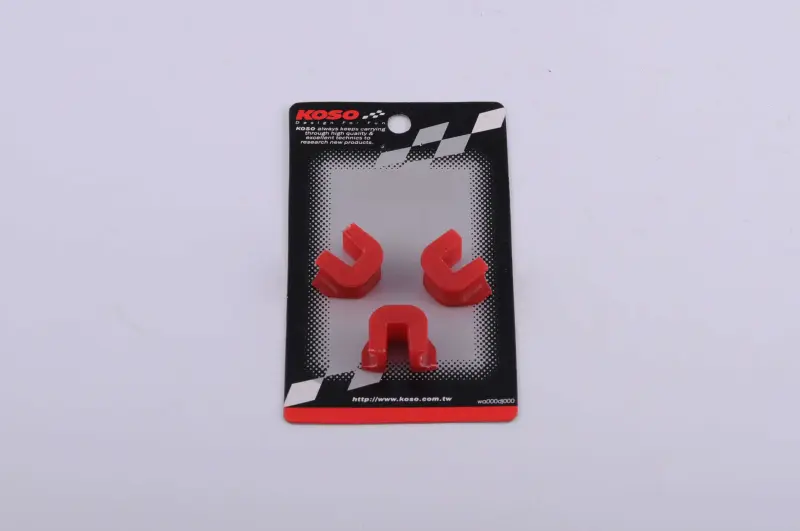

В упаковке находятся три красных слайдера одинаковой формы. Комплектный формат позволяет проверить и обновить все три точки опоры при одной разборке вариатора, не оставляя рядом детали с заметно разной степенью износа. Обозначение «тюнинг» относится к варианту товара, однако само по себе не означает изменения скорости, оборотов или характера разгона. Результат обслуживания зависит от исправности всего вариатора и правильности его сборки.

Что сопоставить перед покупкой

• Тип техники: позиция предназначена для Stels 50 с двухтактным двигателем.
• Место установки: направляющая пластина переднего вариатора скутера.
• Геометрия: сравните форму пазов, ширину направляющих частей, высоту и посадку с демонтированными деталями.
• Конфигурация вариатора: убедитесь, что на скутере установлен узел, рассчитанный на слайдеры такой формы; ранее установленный тюнинговый вариатор может отличаться от штатного.
• Количество и цвет: комплект состоит из трех красных деталей.

Одного совпадения марки и объема двигателя недостаточно, если вариатор уже менялся или модель существует в нескольких исполнениях. Самый надежный ориентир — конструкция снятой направляющей пластины и форма старых слайдеров. Новые детали должны садиться в свои места без свободного выпадения, перекоса и принудительной доработки.

Установка и контроль после сборки

Для установки требуется открыть крышку вариаторного отсека и разобрать передний шкив в порядке, предусмотренном руководством по обслуживанию скутера. Перед сборкой следует осмотреть направляющие пластины и посадочные участки вариатора: глубокая выработка, задиры или деформация сопряженных поверхностей не устраняются одной заменой слайдеров. После установки трех деталей пластину необходимо переместить по направляющим вручную и убедиться, что ход остается плавным, без закусывания и помех.

При разборке сохраняют правильное расположение роликов, втулки, шайб и половин шкива, а крепеж затягивают по требованиям конкретной модели. После обслуживания стоит проконтролировать отсутствие постороннего шума и ровную работу вариатора. Комплект KOSO подходит для ремонта, при котором изношенные направляющие Stels 50 2T заменяют деталями совпадающей геометрии и восстанавливают нормальное перемещение направляющей пластины.
