Игольчатый сепаратор поршневого пальца Husqvarna 137/142 WOODMAN

Сепаратор верхней головки шатуна для Husqvarna 137/142

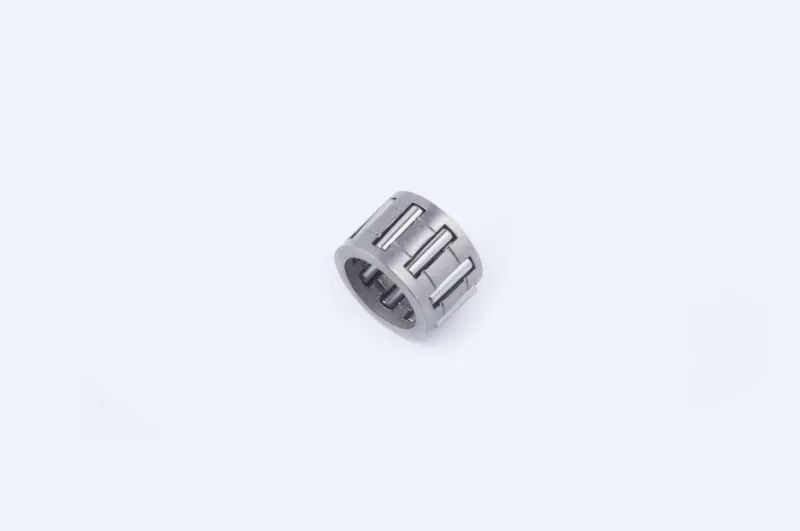

Игольчатый сепаратор WOODMAN предназначен для ремонта поршневого механизма бензопил Husqvarna 137 и 142. Деталь устанавливается в верхнюю головку шатуна: через нее проходит поршневой палец, соединяющий шатун с поршнем. Такое расположение обеспечивает подвижность соединения при возвратно-поступательном движении поршня и вращении коленчатого вала.

Сепаратор выполнен в виде открытой цилиндрической обоймы с расположенными по окружности игольчатыми роликами. Это именно подшипник поршневого пальца, а не подшипник барабана сцепления и не опора коленвала. Уточнение назначения особенно полезно при заказе, поскольку для Husqvarna 137/142 предлагается несколько внешне похожих подшипников, устанавливаемых в разных местах бензопилы.

Назначение детали

Во время работы двигателя поршневой палец постоянно изменяет положение относительно верхней головки шатуна. Игольчатые ролики находятся между сопряженными деталями и позволяют пальцу перемещаться без прямого скольжения по посадочной поверхности шатуна. Исправное состояние сепаратора важно для нормальной подвижности этого соединения и правильного положения поршня относительно шатуна.

Замена требуется при ремонте цилиндро-поршневой группы, если обнаружены поврежденные ролики, разрушение обоймы, заедание либо недопустимый люфт в соединении поршневого пальца и шатуна. Старый сепаратор также проверяют после повреждения поршня или пальца: продукты износа и задиры на соседних деталях могут повлиять на состояние игольчатых роликов. Устанавливать новую деталь вместе с явно изношенным пальцем или поврежденной посадочной поверхностью нецелесообразно — сопряженные компоненты осматривают как единый комплект.

Что проверить при подборе

Совместимость заявлена для бензопил Husqvarna 137 и Husqvarna 142, однако перед установкой необходимо учитывать конкретную модификацию двигателя и параметры уже снятой детали. Обозначения модели пилы недостаточно, если ее поршневая группа ранее ремонтировалась или заменялась.

• Место установки: верхняя головка шатуна, в соединении с поршневым пальцем.
• Тип детали: открытый игольчатый сепаратор цилиндрической формы.
• Основная совместимость: бензопилы Husqvarna 137 и 142.
• Проверяемые параметры: внутренний и наружный диаметры, ширина обоймы, диаметр поршневого пальца и посадка в головке шатуна.
• Состояние сопряженных деталей: палец должен быть без выраженных задиров, а посадочные поверхности поршня и шатуна — без повреждений, мешающих свободному движению.

Точные размеры следует снять со старого сепаратора и поршневого пальца до начала сборки. Обойма должна входить в верхнюю головку шатуна без перекоса, а палец — проходить через сепаратор и поршень с предусмотренной посадкой. Несоответствие даже одного из трех основных размеров делает деталь неподходящей, несмотря на сходный внешний вид.

Установка при ремонте двигателя

Для замены необходим доступ к цилиндро-поршневой группе: снимают цилиндр, освобождают поршневой палец от стопорных колец и извлекают старый сепаратор. Открытую полость картера на время разборки защищают от попадания стопорных колец, грязи и посторонних частиц. Перед сборкой очищают посадочные места и проверяют шатун, палец, поршень и новый сепаратор.

Игольчатый сепаратор перед монтажом смазывают, затем устанавливают в верхнюю головку шатуна и вводят поршневой палец в соответствии с процедурой сборки конкретной версии двигателя. Стопорные кольца пальца должны полностью занять свои канавки. Положение поршня, колец и цилиндра сохраняют согласно сервисной схеме пилы. После сборки соединение проверяют на свободное движение без закусывания и ненормального люфта. Такой порядок помогает оценить весь узел сопряжения, а не ограничиваться заменой одной поврежденной детали.
