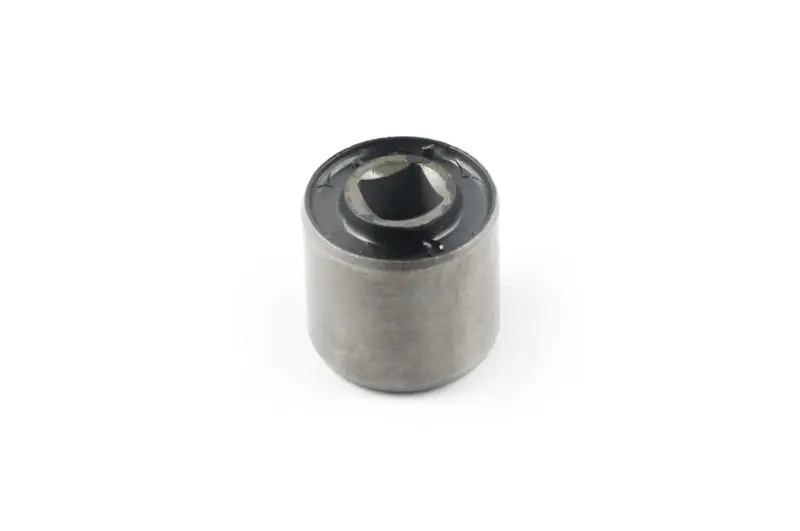

Сайлентблок двигателя KYMCO 30×30×10 мм, квадратное отверстие

Сайлентблок двигателя KYMCO 30×30×10 мм

Резинометаллическая втулка предназначена для установки в креплении двигателя скутера. Она образует упругое соединение между сопрягаемыми деталями: воспринимает возникающие при работе колебания и помогает не передавать их напрямую на крепление. Исполнение рассчитано на посадочное место с наружным диаметром 30 мм и длиной 30 мм. Внутренняя присоединительная часть имеет номинальный размер 10 мм и квадратный профиль, поэтому обычная цилиндрическая втулка такого же диаметра не является равноценной заменой.

Конструкция включает наружную металлическую обойму, упругую прослойку и внутреннюю металлическую втулку с квадратным отверстием. Наружная обойма фиксируется в посадочном месте, внутренняя часть соединяется с крепежом, а упругий слой допускает небольшое взаимное перемещение без жесткого контакта металла с металлом. Такое устройство используется в опорах, где одновременно требуются удержание детали и снижение передачи вибраций. При исправном сайлентблоке соединение остается плотным, а внутренняя втулка не должна свободно перемещаться относительно наружной обоймы.

Параметры для подбора

• Наружный диаметр: 30 мм — его сравнивают с диаметром посадочного отверстия.
• Длина: 30 мм — деталь должна соответствовать ширине места установки и не выступать вместо предусмотренного положения.
• Внутренний размер: 10 мм — номинальная присоединительная величина, которую необходимо сопоставить с крепежом.
• Профиль отверстия: квадратный — один из главных признаков этой версии.
• Назначение: сайлентблок крепления двигателя для применения в технике KYMCO при совпадении конструкции и размеров.

Подбирать втулку только по марке скутера недостаточно: даже в пределах одной марки встречаются опоры с другой длиной, наружным диаметром и формой центральной части. Перед заказом измеряют демонтированную деталь в ненагруженном состоянии, проверяют посадочное место и сравнивают все три размера. Отдельно сопоставляют квадратный профиль, его положение относительно обоймы и форму крепежа. Если старая резиновая часть деформирована, наружный диаметр лучше уточнять также по очищенному отверстию в корпусе, поскольку изношенная втулка может дать неточный результат измерения.

Когда сайлентблок требует проверки

Осмотр этой опоры уместен при появлении дополнительной вибрации, стука в зоне крепления двигателя или заметного перемещения внутренней втулки. Причиной замены могут быть разрыв либо отслоение упругой прослойки, перекос внутренней части, повреждение квадратного отверстия или ослабление посадки наружной обоймы. Эти признаки оценивают вместе с состоянием крепежа и самого посадочного места: установка новой детали не устранит люфт, если отверстие разбито или сопрягаемые поверхности повреждены.

Установка

Перед монтажом удаляют остатки старой резины и загрязнения, осматривают посадочную поверхность, проверяют отсутствие задиров и деформации. Сайлентблок устанавливают ровно, без перекоса, прикладывая монтажное усилие к наружной металлической обойме. Удары по внутренней втулке способны сместить или повредить упругую прослойку. После запрессовки контролируют положение детали, свободное совмещение квадратного отверстия с крепежом и отсутствие принудительного перекоса. Затяжку соединения выполняют по требованиям конкретной модели скутера, поскольку момент и последовательность сборки не определяются одними размерами сайлентблока.

Эта версия подходит для ремонта крепления двигателя, где штатно используется цилиндрическая резинометаллическая втулка 30×30×10 мм с квадратной внутренней частью. Точное совпадение размеров, профиля отверстия и посадочной конструкции помогает восстановить плотное соединение без переделки сопрягаемых деталей.
