Комплект рычагов тормоза и сцепления ИЖ с креплениями XVP

Рычаги тормоза и сцепления ИЖ с креплениями XVP

Комплект предназначен для ремонта органов управления мотоцикла ИЖ: один рычаг используется для управления сцеплением, второй — передним тормозом с тросовым приводом. Обе детали устанавливаются на руль при помощи собственных кронштейнов. Такой формат удобен при восстановлении мотоцикла, когда повреждены не только ручки, но и их основания, оси или места крепления тросов.

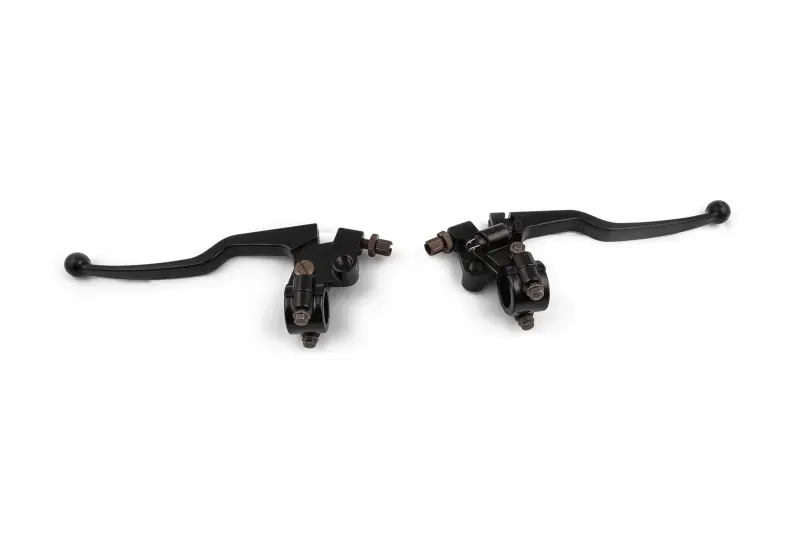

В комплект входят два черных рычага с креплениями. Конструкция предусматривает шарнирное соединение ручки с кронштейном и резьбовые регулировочные элементы для тросов. На концах рычагов выполнены округлые утолщения. Перед покупкой необходимо учитывать, что название ИЖ обозначает семейство мотоциклов, а не одну конкретную модификацию: исполнение штатных деталей могло различаться в зависимости от модели, года выпуска и ранее выполненных переделок.

Что проверить при подборе

• Крепление на руле. Сравните диаметр посадочного места, форму разъемных кронштейнов и расположение стяжных болтов со снятыми деталями.
• Подключение тросов. Должны совпадать форма наконечника троса, паз для его заведения, резьба регулировочного элемента и направление выхода оболочки.
• Геометрия рычагов. Сопоставьте длину, изгиб, положение шарнира и расстояние от ручки руля. Отличия в форме могут изменить удобство хвата и доступный ход троса.
• Расположение соседних деталей. После установки рычаги не должны мешать блокам переключателей, рукоятке газа, зеркалам и другим установленным на руле компонентам.

Когда комплект требует замены

Установка нового комплекта актуальна при изгибе рычага после падения, трещинах кронштейна, заметном износе шарнира, повреждении резьбы регулировки или чрезмерном боковом люфте. Основанием для ремонта также служит затрудненное возвращение ручки после отпускания. До замены следует проверить состояние тросов: поврежденная оболочка, распушенные жилы, загрязнение или неверная прокладка способны создавать тугой ход даже при исправных рычагах.

Пара с кронштейнами позволяет одновременно обновить левую и правую стороны руля и сохранить согласованное внешнее исполнение органов управления. При частичном ремонте комплект можно использовать вместо раздельного поиска рычага и подходящего основания, однако совместимость каждого соединения все равно проверяется по штатным деталям конкретного мотоцикла.

Установка и регулировка

Перед монтажом зафиксируйте расположение прежних кронштейнов и маршрут обоих тросов. Новые крепления размещают так, чтобы при прямом руле и при его полном повороте оболочки не натягивались, не перегибались и не зажимались другими деталями. Тросовые наконечники устанавливают в соответствующие посадочные места, после чего настраивают свободный ход согласно требованиям руководства к обслуживаемой модели ИЖ.

После затяжки креплений каждый рычаг должен перемещаться плавно, без заедания и чрезмерного поперечного люфта, а после отпускания полностью возвращаться в исходное положение. Обязательно проверьте размыкание сцепления и действие переднего тормоза на неподвижном мотоцикле. Затем поверните руль в обе стороны и повторите проверку: обороты двигателя, натяжение тросов и свободный ход ручек не должны меняться. Комплект XVP подходит для ремонта только после совпадения посадки кронштейнов, геометрии рычагов и соединений с тросами штатной системы управления.
