Ручка газа для мотоцикла JAWA

Ручка газа для мотоцикла JAWA

Поворотная ручка предназначена для управления дросселем на мотоцикле JAWA. При повороте она передает усилие на привод газа, позволяя водителю изменять открытие дросселя и регулировать работу двигателя. Деталь подходит для ремонта правой части руля, когда штатная ручка изношена, повреждена, проворачивается неправильно или уже не обеспечивает удобный контакт с ладонью.

Конструкция и назначение

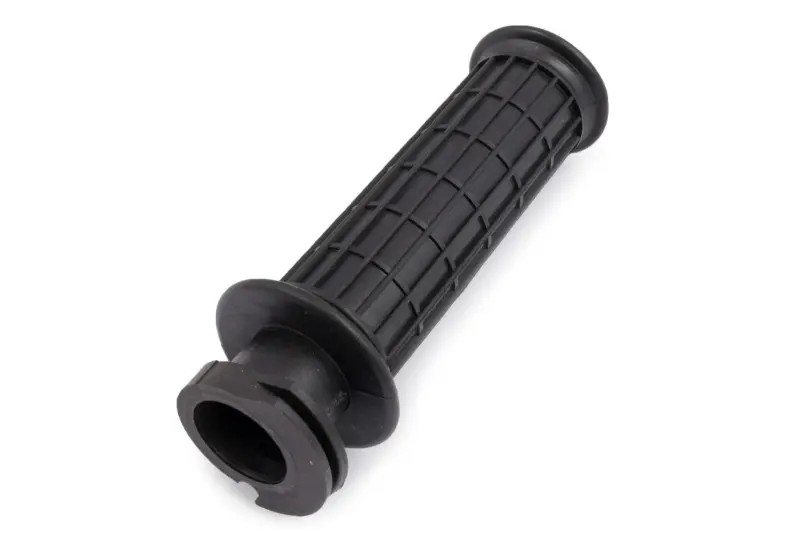

Ручка выполнена в черном цвете и имеет цилиндрическую поверхность с выраженным продольным и поперечным рифлением. Такая форма дает ладони несколько зон контакта и помогает увереннее удерживать орган управления. На наружном конце предусмотрен ограничительный буртик, а со стороны механизма газа расположена расширенная часть с кольцевым профилем. Внутри находится сквозное посадочное отверстие для установки на соответствующую часть рулевого механизма.

Это не декоративная накладка на неподвижную сторону руля, а деталь поворотного управления газом. Ее посадочная часть должна взаимодействовать с предусмотренным на мотоцикле механизмом и тросовым приводом. Поэтому при подборе имеет значение не только общий внешний вид: необходимо сопоставить внутреннюю посадку, длину корпуса, форму внутреннего торца, расположение буртиков и способ соединения с имеющимся приводом.

Что проверить перед заказом

• Модель рулевого механизма. На мотоциклах JAWA разных поколений применялись отличающиеся исполнения ручек и приводов, поэтому одной принадлежности к марке недостаточно для точного подбора.
• Размеры старой детали. Сравните общую длину, наружный диаметр зоны хвата и внутренний посадочный диаметр.
• Профиль стороны привода. Форма расширенной части и место соединения с тросом должны соответствовать установленному механизму.
• Состав ремонтируемого узла. Уточните, нужна ли только показанная ручка или также корпус привода, трос, крепеж и другие сопряженные детали.
• Свободное место на руле. После установки ручка не должна упираться торцом в соседние детали и тереться о неподвижный корпус.

Установка и проверка работы

Перед монтажом снимают изношенную ручку и осматривают сопряженные детали привода. Посадочная поверхность должна быть очищена от загрязнений и остатков старых покрытий, а трос и его наконечник — не иметь повреждений, мешающих нормальному ходу. Новую ручку устанавливают в том же положении, соединяют с приводом и собирают корпус управления без перекоса.

После сборки проверьте весь диапазон поворота при неподвижном мотоцикле. Ход должен оставаться равномерным, без заеданий и контакта с торцом руля или корпусом переключателя. При отпускании механизм должен возвращаться в исходное положение в соответствии с устройством конкретного мотоцикла. Также проверяют регулировку свободного хода троса: чрезмерное натяжение и слишком большой люфт требуют корректировки до начала эксплуатации.

Когда нужна замена

Поводом для обслуживания становятся трещины, выраженное истирание рифления, деформация посадки, повреждение стороны привода или неравномерное вращение. Если причина тугого хода находится в тросе либо корпусе механизма, установка одной ручки проблему не устранит — сопряженные детали следует проверить вместе. Такой подход помогает подобрать подходящую ручку газа JAWA и восстановить привычное управление без случайного сочетания несовместимых компонентов.
