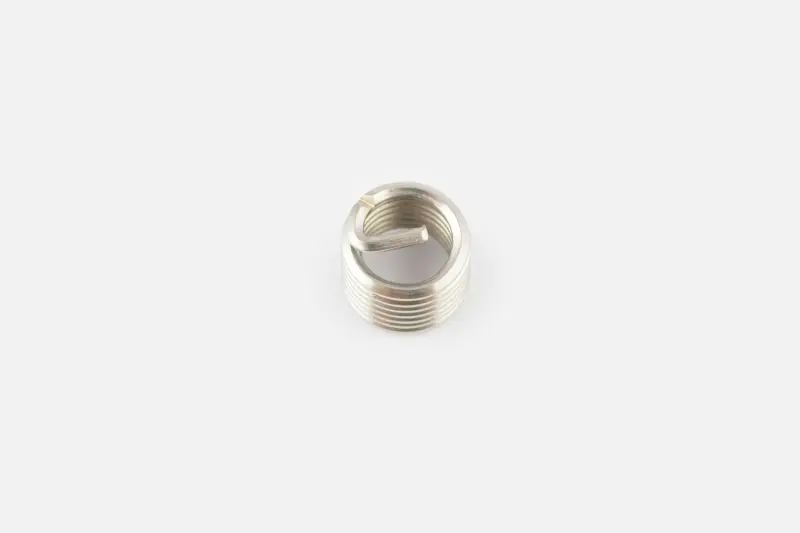

Ремонтная резьбовая вставка M8×1,25

Ремонтная резьбовая вставка M8×1,25

Спиральная вставка предназначена для восстановления поврежденной внутренней резьбы номинального размера M8 с шагом 1,25 мм. Она позволяет заново подготовить отверстие под болт соответствующего формата, когда старые витки сорваны, смяты или изношены. Деталь подходит для ремонта резьбовых соединений в мотоциклетных компонентах и других механизмах, если документацией предусмотрена именно резьба M8×1,25.

После правильной установки внутри отверстия формируется резьбовой профиль M8×1,25. Это дает возможность сохранить штатный размер крепежа и не переходить на болт большего диаметра. Такая технология особенно удобна, когда увеличение отверстия нежелательно из-за ограниченной толщины детали, расположения соседних компонентов или необходимости оставить исходную конфигурацию соединения.

Конструкция и назначение

Вставка выполнена в виде проволочной спирали с внутренними витками и установочным хвостовиком. Хвостовик служит для передачи вращения от монтажного инструмента во время вкручивания. После монтажа его удаляют, если этого требуют глубина отверстия и свободный проход болта. Спираль устанавливается не непосредственно в остатки старой резьбы, а в заранее подготовленную посадочную резьбу специального профиля.

Основной сценарий применения — локальный ремонт отверстия при исправной окружающей части детали. Вставка не устраняет трещины, разрушение стенок, сильную деформацию или недостаточную глубину основания. Перед ремонтом участок необходимо очистить и оценить: вокруг отверстия должен оставаться достаточный объем материала для сверления и нарезания посадочного профиля.

Что проверить при выборе

• Номинальный диаметр: крепеж и восстанавливаемая внутренняя резьба должны иметь размер M8.
• Шаг: значение 1,25 мм должно совпадать с шагом штатного болта; вставка не предназначена для вариантов M8 с другим шагом.
• Длина: ее сопоставляют с глубиной отверстия, длиной резьбового зацепления и толщиной ремонтируемой детали. Длина этой позиции в исходных данных не указана, поэтому параметр следует уточнить до установки.
• Тип отверстия: для глухого отверстия учитывают запас по глубине под инструмент и хвостовик, а для сквозного — отсутствие помех с обратной стороны.
• Монтажная система: сверло, специальный метчик и оправка должны быть рассчитаны на проволочные вставки M8×1,25. Обычный метчик M8×1,25 не формирует нужную посадочную резьбу.

Подготовка и установка

Поврежденные витки удаляют сверлением, после чего специальным метчиком нарезают посадочную резьбу для вставки. Инструмент направляют соосно отверстию: перекос на этом этапе влияет на положение будущего болта. Стружку и загрязнения полностью удаляют, а полученный профиль проверяют перед монтажом.

Вставку заводят установочным хвостовиком в оправку и вкручивают без растягивания спирали и обратного вращения. Верхний виток располагают немного ниже поверхности детали, чтобы он не выступал над плоскостью и не мешал сопрягаемому компоненту. Если хвостовик ограничивает глубину вворачивания болта, его аккуратно обламывают предназначенным для этого инструментом и извлекают из отверстия. Конкретный диаметр сверления, глубину подготовки и положение вставки выбирают по инструкции используемого монтажного комплекта.

После ремонта болт должен входить по резьбе свободно, без перекоса и принудительного закручивания. Момент затяжки определяют по требованиям ремонтируемого соединения, а не по внешнему виду вставки. Перед окончательной сборкой также проверяют, что длина болта не упирается в дно глухого отверстия и полностью использует доступную резьбовую часть.
