Ремкомплект вилки Zongshen RACE 31×43×12,5 мм

Ремкомплект вилки Zongshen RACE 31×43×12,5 мм

Комплект предназначен для переборки и обслуживания передней телескопической вилки скутера Zongshen RACE. Основной размер для подбора — 31×43×12,5 мм. Ремкомплект применяют, когда уплотнения перьев износились, затвердели, деформировались или начали пропускать масло. Он также подходит для планового обслуживания разобранной вилки, если старые манжеты, кольца и другие уплотняющие детали уже нельзя устанавливать повторно.

Назначение комплекта

Уплотнения находятся в зоне перемещения внутренней трубы относительно корпуса пера. Масляное уплотнение удерживает рабочую жидкость внутри вилки, а пылезащитная манжета ограничивает попадание воды, пыли и дорожной грязи к сопряженным поверхностям. Состояние этих деталей непосредственно влияет на герметичность обоих перьев и стабильную работу передней подвески. Масляный след на трубе, загрязнение под пыльником и потеря эластичности кромок указывают на необходимость разборки и проверки вилки.

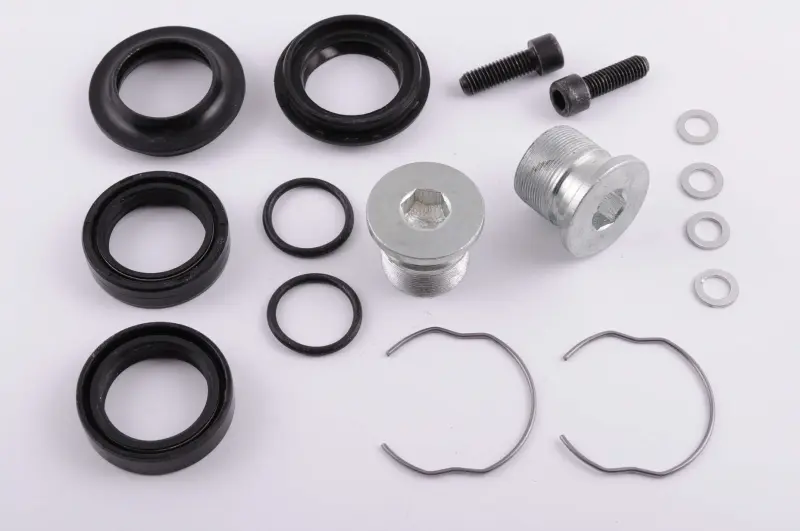

Набор содержит парные черные манжеты разных профилей, два круглых уплотнительных кольца, два металлических стопорных кольца, две резьбовые пробки с внутренним шестигранником, два винта и четыре шайбы. Детали рассчитаны на обслуживание сопряженных участков двух перьев. Перед началом сборки весь набор нужно распределить по местам установки и последовательно сравнить со снятыми деталями. Особенно важны форма профиля, количество кромок и канавок, диаметры колец, форма стопоров, размеры крепежа и параметры резьбы пробок.

Когда стоит заменить детали вилки

• На хромированной трубе после хода подвески остается масляная пленка или появляются капли.
• Уплотняющая кромка стала жесткой, растрескалась, завернулась либо получила повреждение при демонтаже.
• Под наружной манжетой скапливается грязь, которая может попасть к внутреннему уплотнению.
• Вилка разобрана для очистки и замены рабочей жидкости, а старые резиновые кольца потеряли форму.
• Стопорное кольцо, шайба, винт или пробка отличаются от исправной детали второго пера либо имеют следы повреждения.

Как проверить совместимость

Название Zongshen RACE и размер 31×43×12,5 мм необходимо проверять одновременно. Для вилочных сальников такой формат обычно обозначает внутренний диаметр, наружный диаметр и высоту, но окончательным ориентиром остаются размеры демонтированной манжеты и посадочного места. На разных версиях техники могут применяться внешне похожие детали с другой высотой, профилем или конструкцией. Не следует подбирать комплект только по диаметру подвижной трубы: наружный диаметр и высота уплотнения также должны совпасть.

Дополнительно сравнивают комплектность двух перьев, профиль каждой манжеты, диаметр проволоки стопорных колец, форму их изгиба, количество и толщину шайб, длину винтов, диаметр и шаг резьбы пробок. Пробка должна свободно начинать вкручиваться вручную без перекоса и усилия. Если хотя бы одна из этих деталей отличается от снятой, необходимо уточнить исполнение вилки до монтажа. Такой подход исключает ситуацию, когда сальник подходит по одному размеру, но не садится в предусмотренную канавку или не фиксируется стопором.

Рекомендации по установке

Перед сборкой трубы и посадочные места очищают, а канавки под стопорные кольца освобождают от старых отложений. На подвижных трубах не должно быть ржавчины, задиров, раковин и острых повреждений: дефектная поверхность быстро нарушит кромку новой манжеты. Уплотнения устанавливают ровно, без перекоса, защищая их от контакта с острыми краями. Стопор монтируют после полной посадки детали и проверяют, что он вошел в канавку по всей окружности.

Обслуживать рекомендуется оба пера за один цикл, чтобы уплотнения с каждой стороны имели одинаковое состояние. Тип и объем рабочей жидкости, порядок сборки и усилие затяжки резьбовых соединений выбирают по сервисным данным конкретной версии вилки. После монтажа проверяют плавность хода, одинаковую работу перьев, отсутствие масляных следов и надежность креплений. Если одновременно присутствуют люфт, стук, искривление трубы или заедание, требуется диагностика направляющих и внутренних деталей: один ремкомплект не устраняет механические повреждения вилки.
