Механическое реле поворотов JIANXING 12 В, 2 контакта

Механическое реле поворотов JIANXING 12 В, 2 контакта

Реле предназначено для организации прерывистой работы указателей поворота в 12-вольтовой бортовой системе мотоцикла, скутера или мопеда. После включения левого либо правого сигнала оно периодически подает питание на соответствующие лампы, благодаря чему указатели не горят постоянно, а мигают. Деталь подходит для ремонта техники, в которой штатно применяется механическое двухконтактное реле такого назначения.

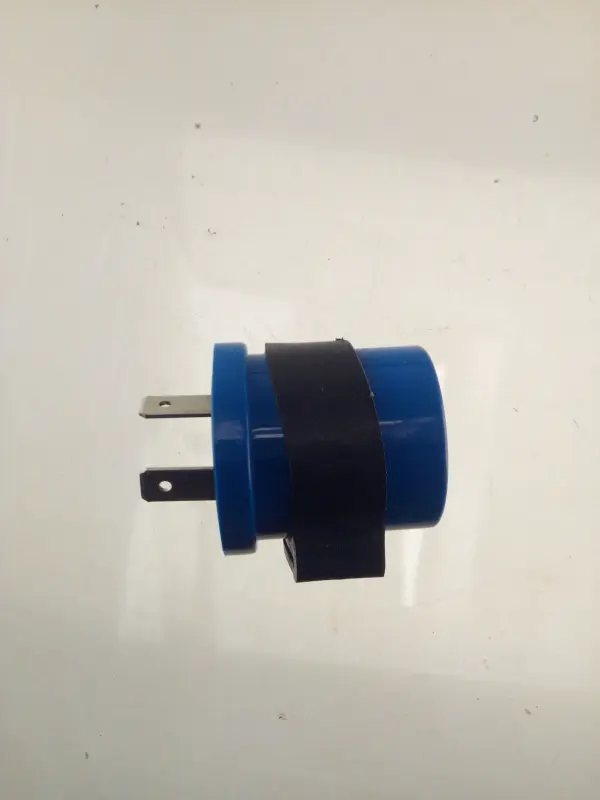

Корпус выполнен в компактной цилиндрической форме и оснащен двумя плоскими контактами. Наружная удерживающая лента позволяет зафиксировать корпус в предусмотренном для реле месте. Двухконтактное исполнение означает, что перед покупкой необходимо сопоставить не только напряжение, но и схему подключения, расположение выводов, форму посадочного места и способ крепления со снятой деталью.

Что проверить при подборе

• Напряжение бортовой системы: реле рассчитано на 12 В и не предназначено для прямой установки в технику с другим номинальным напряжением.
• Количество подключений: требуются два провода и соответствующая двухконтактная схема. Оно не заменяет без переделки реле с тремя или большим количеством выводов.
• Назначение проводов: один вывод реле получает питание, второй передает прерывистое питание к переключателю и лампам. Назначение проводов определяют по схеме конкретной техники, не ориентируясь только на положение контактов.
• Тип указателей: механические реле чувствительны к подключенной нагрузке. Мощность и количество ламп должны соответствовать исходной конфигурации техники.
• Габариты и крепление: сравните диаметр и длину корпуса, направление плоских выводов, свободное пространство возле проводки и способ удержания детали.

Обозначение «универсальное» относится к распространенной 12-вольтовой двухконтактной конфигурации, но не означает автоматическую совместимость с любым мотоциклом или скутером. Решающее значение имеют параметры штатной системы указателей, число выводов и нагрузка ламп. Если на технике установлен отдельный контакт массы, дополнительный вывод контрольной лампы либо иной разъем, потребуется реле соответствующей схемы.

Особенности механического исполнения

Частота срабатывания механического реле зависит от нагрузки. Поэтому после перехода с обычных ламп на светодиодные указатели сигналы могут мигать слишком быстро, гореть постоянно или не включаться в требуемом режиме. LED-совместимость этой модели не предусмотрена как подтвержденная характеристика, поэтому для полностью светодиодной конфигурации сначала проверяют требования ее производителя и параметры штатного реле. Не следует добавлять нагрузочные компоненты без расчета и без проверки схемы техники.

Установка и проверка работы

Перед заменой отключают питание, освобождают старое реле из держателя и фиксируют расположение подключенных проводов. Новую деталь соединяют только после определения входа питания и выхода к указателям по электросхеме мотоцикла, скутера или мопеда. Контакты должны входить плотно, без перекоса и натяжения проводки, а корпус — надежно удерживаться и не соприкасаться с подвижными либо сильно нагревающимися деталями.

После установки последовательно проверяют левую и правую стороны: лампы должны включаться синхронно на выбранной стороне, а темп мигания не должен самопроизвольно меняться. Если указатели продолжают гореть постоянно, работают нестабильно или не включаются, дополнительно проверяют исправность ламп, соответствие их нагрузки, состояние разъемов, соединение с массой, переключатель и проводку. Такой порядок помогает отличить неисправность реле от плохого контакта или другой неполадки системы указателей.

JIANXING 12 В с двумя контактами выбирают как замену для механического реле аналогичной конфигурации. Точное сравнение напряжения, количества выводов, типа ламп и посадочного места позволяет выполнить замену без ошибочного подбора и восстановить штатный прерывистый режим работы поворотников.
