Электронное реле поворотов 6–12 В, 2 контакта

Электронное реле поворотов 6–12 В с двумя контактами

Предназначено для формирования прерывистого сигнала указателей поворота на мопедах, скутерах и мотоциклах с бортовым напряжением 6 или 12 В. Реле поочередно включает и отключает питание ламп после перевода переключателя поворотов в левое или правое положение. Благодаря этому указатели не светятся постоянно, а мигают, сообщая другим участникам движения о выбранном направлении маневра.

Модель выполнена по электронной схеме и имеет два плоских контакта для подключения. Такой формат распространен в простых системах указателей поворота мототехники, однако слово «универсальное» относится к назначению детали, диапазону напряжения и двухконтактному исполнению. Оно не означает, что реле подойдет к любой модели без проверки разъема, расположения выводов и схемы подключения.

Когда требуется замена

Проверить реле стоит, если исправные указатели перестали мигать, светятся постоянно либо работают с перебоями. Перед заменой необходимо также осмотреть лампы, патроны, соединения, переключатель на руле и проводку: похожие признаки возникают при плохом контакте, повреждении проводов или неисправности других компонентов системы. Если проблема связана именно с прерывателем, установка подходящего реле восстанавливает периодическое включение указателей.

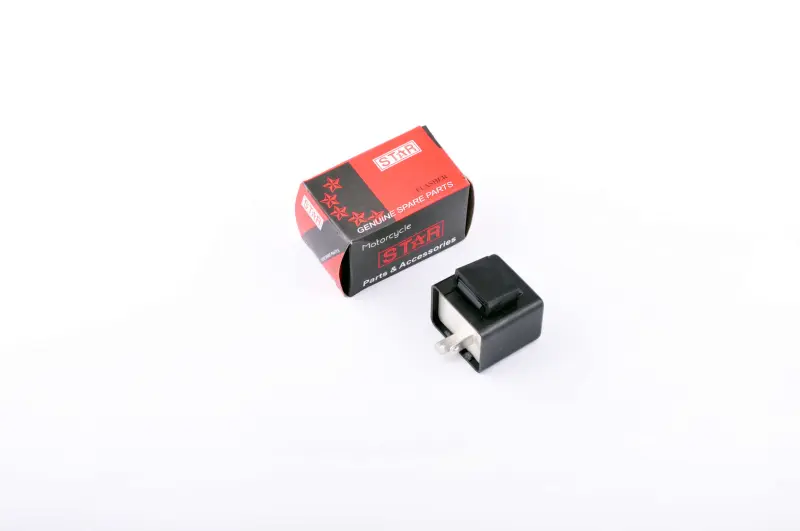

Корпус детали имеет компактную прямоугольную форму. Два металлических вывода расположены на одной стороне, а крепежная часть позволяет разместить реле в предусмотренном для него месте. Черный закрытый корпус защищает внутреннюю электронную часть от обычных внешних воздействий внутри зоны установки. При монтаже деталь следует располагать так, чтобы провода не натягивались, выводы не касались металлических деталей, а корпус не находился рядом с сильно нагревающимися частями техники.

Что проверить перед выбором

• Напряжение: изделие рассчитано на системы 6 и 12 В; фактическое напряжение конкретной мототехники должно соответствовать этому диапазону.
• Количество подключений: требуется схема с двухконтактным реле. Если штатная деталь имеет три или больше выводов, прямую замену выполнять нельзя без проверки схемы.
• Назначение выводов: расположение контактов само по себе не подтверждает их функцию. Подключение нужно сверить со схемой техники и обозначениями штатного реле.
• Разъем и посадка: сравните форму клемм, их взаимное расположение, доступное место и способ фиксации со снятой деталью.
• Тип указателей: учитывайте установленные лампы и конфигурацию всей системы. Замена реле не устраняет неисправность лампы, патрона, переключателя или проводки.

Установка и проверка

Работы выполняют при выключенном зажигании и отключенном источнике питания. До снятия старого реле следует запомнить положение проводов и убедиться, что контакты разъема чистые, не ослаблены и не имеют следов перегрева. Новую деталь подключают в соответствии со схемой, не прикладывая усилие к выводам и не оставляя открытых соединений.

После установки последовательно проверьте левую и правую стороны: указатели должны включаться только при соответствующем положении переключателя и переходить в прерывистый режим. Затем осмотрите соединение при работающем двигателе и убедитесь, что провода закреплены, не трутся о края деталей и не натянуты. Такой порядок помогает отличить неисправность реле от проблем в остальных компонентах и выполнить замену без лишней переделки проводки.

Эта модель подходит для ремонта универсальной мототехники, когда штатная система использует электронный прерыватель на два контакта и напряжение 6 либо 12 В. Для точного подбора достаточно последовательно сопоставить напряжение, двухконтактную схему, функции выводов, форму подключения и способ установки со штатной деталью.
