Реле поворотов Delta, Alpha, 2 контакта, со звуком JIANXING

Реле поворотов JIANXING для мопедов Delta и Alpha

Двухконтактное реле управляет прерывистой работой указателей поворота и одновременно подает звуковое напоминание об их включении. Оно рассчитано на распространенные мопеды семейства Delta и Alpha с 12-вольтовой системой, ламповыми указателями и подключением через два контакта. Встроенный зуммер дополняет световую индикацию: водитель слышит работу поворотников и реже забывает выключить их после завершения маневра.

Реле поочередно включает и отключает питание выбранной стороны, благодаря чему лампы не горят постоянно, а мигают. Звук возникает во время работы указателей и служит дополнительным подтверждением того, что команда переключателя выполняется. Такая функция особенно удобна на мопеде, где контрольная лампа приборной панели может находиться вне прямого поля зрения при ярком дневном освещении.

Конструкция и подключение

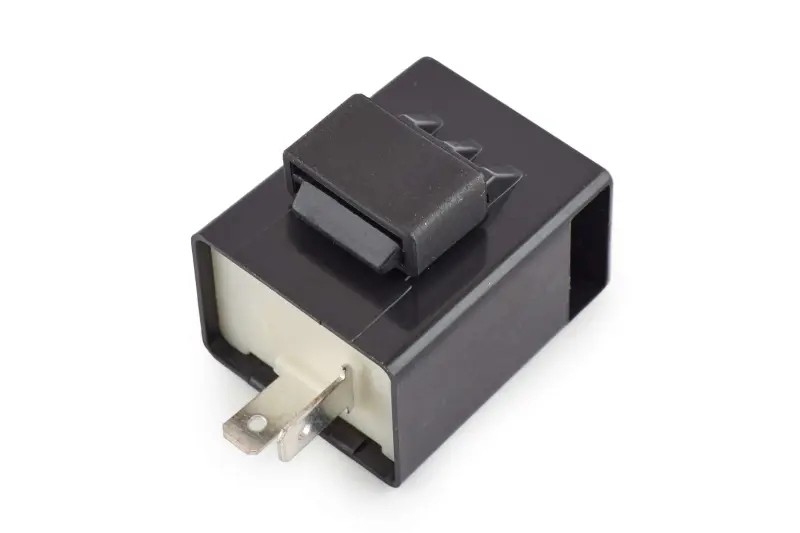

Деталь выполнена в компактном черном прямоугольном корпусе. С одной стороны расположены два плоских штекерных контакта, а сверху предусмотрен держатель для фиксации модуля на штатном месте. Подобная компоновка позволяет установить реле в разъем соответствующего типа без отдельного третьего контакта. Корпус закрывает внутренние компоненты, а держатель помогает закрепить деталь так, чтобы она не оставалась свободно лежать рядом с проводкой.

• Назначение: формирование мигающего режима ламп указателей поворота.
• Дополнительная функция: звуковое сопровождение включенных поворотников.
• Подключение: два плоских контакта.
• Рабочее напряжение: 12 В.
• Тип указателей: стандартные ламповые поворотники, не светодиодная система.
• Базовая совместимость: мопеды Delta и Alpha с соответствующей схемой подключения.
• Исполнение: прямоугольный корпус с верхним крепежным держателем.

Как правильно подобрать реле

Название модели мопеда — только первый критерий выбора: у техники одной серии встречаются различия в проводке и установленных компонентах. Перед покупкой нужно проверить напряжение бортовой системы, количество контактов старого реле, форму разъема, расположение штекеров и способ крепления. Новая деталь должна соответствовать именно двухконтактному подключению. Трехконтактное реле не является прямой заменой без изменения проводки.

Отдельно учитывают тип указателей. Эта модель предназначена для обычных ламп, поэтому после переоборудования мопеда на светодиодные поворотники может потребоваться специализированное реле, рассчитанное на другую нагрузку. Также стоит сопоставить габариты корпуса и положение держателя со свободным местом установки: разъем не должен натягивать провода, а корпус — мешать соседним деталям.

Когда требуется замена

Проверить реле стоит, если указатели горят непрерывно, не включаются, мигают неравномерно или звуковое сопровождение исчезло. Похожие проявления могут возникать и из-за перегоревшей лампы, плохого контакта, окисления разъема либо повреждения проводки, поэтому перед заменой полезно осмотреть патроны, соединения и лампы с обеих сторон. Трещины корпуса, следы перегрева и сильно окисленные выводы также являются поводом для диагностики детали.

Установка и проверка

Работу выполняют при отключенном питании мопеда. Старое реле освобождают из крепления, отсоединяют за разъем, не вытягивая его за провода, после чего проверяют состояние клемм. Новую деталь подключают к штатному двухконтактному разъему и фиксируют держателем в предусмотренном месте. Провода должны располагаться свободно, без заломов и контакта с нагревающимися или подвижными частями.

После установки последовательно включают левую и правую стороны. Лампы должны переходить в прерывистый режим, а встроенный зуммер — сопровождать их работу звуком. Если результат отличается, следует повторно проверить тип ламп, надежность соединений и соответствие схемы мопеда двухконтактному реле. Точная сверка этих параметров помогает подобрать деталь без ненужной переделки штатной проводки.
