Реле-регулятор напряжения ИЖ 6 В РР-1

Реле-регулятор напряжения ИЖ 6 В РР-1

РР-1 предназначен для мотоциклов ИЖ с 6-вольтовым электрооборудованием и работает совместно с генератором и аккумулятором. Он регулирует напряжение генератора, поддерживая необходимый режим питания потребителей и зарядки аккумулятора. Такая деталь нужна при восстановлении штатной электросистемы старого мотоцикла, замене неисправного регулятора или ремонте техники, в которой предусмотрен именно РР-1.

Регулирование напряжения особенно важно при изменении частоты вращения двигателя и подключении потребителей. Исправный регулятор помогает удерживать параметры генератора в предусмотренном диапазоне: аккумулятор получает заряд, а лампы и остальное электрооборудование не подвергаются продолжительной работе при завышенном напряжении. РР-1 также участвует во взаимодействии генератора с аккумулятором, поэтому его состояние влияет на работу всей системы электроснабжения мотоцикла.

Конструкция и подключение

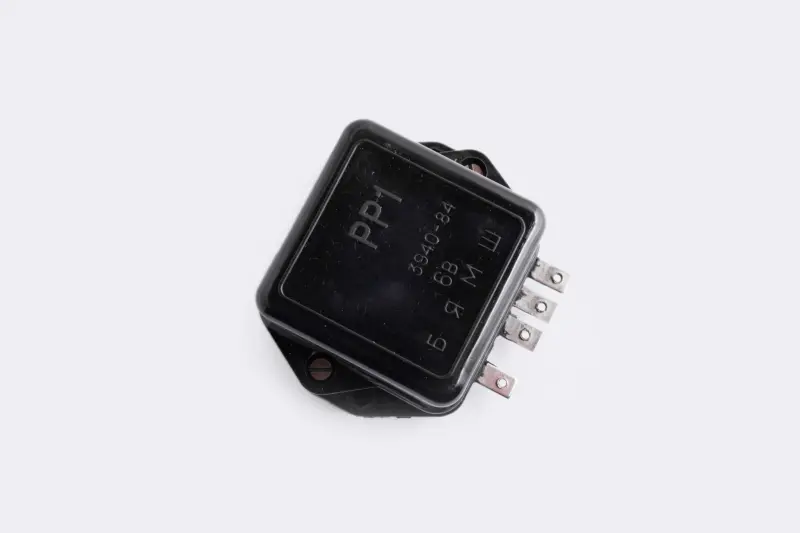

Регулятор выполнен в отдельном черном корпусе с крышкой и монтажным основанием. Для подключения предусмотрены четыре плоских контактных вывода. На корпусе присутствуют обозначения РР-1, 6 В и буквенные обозначения выводов «Б», «Я», «М», «Ш». Они соответствуют точкам подключения, предусмотренным схемой электрооборудования мотоцикла. При монтаже провода устанавливают строго на предназначенные для них выводы: перестановка соединений недопустима.

Основание позволяет закрепить прибор в штатном месте. Перед установкой следует проверить состояние наконечников проводки, плотность соединений и надежность крепления. Ослабленные либо окисленные контакты способны создавать дополнительное сопротивление и вызывать неполадки, которые ошибочно принимают за неисправность самого регулятора. Корпус не должен мешать соседним деталям, а провода не должны находиться в натяжении или касаться подвижных и сильно нагревающихся частей мотоцикла.

Что проверить при подборе

• Номинальное напряжение: изделие рассчитано на 6-вольтовое электрооборудование; для 12-вольтовой системы оно не предназначено.
• Тип регулятора: схема мотоцикла должна предусматривать РР-1, а не другой регулятор, выпрямительный блок или более позднюю систему.
• Генератор и проводка: совместимость определяют по заводской схеме конкретной модели и установленному генератору.
• Подключение: расположение и назначение четырех выводов сверяют с обозначениями «Б», «Я», «М», «Ш».
• Крепление: монтажное основание и расположение корпуса должны соответствовать штатному месту на мотоцикле.

Общее название «ИЖ» не означает совместимость со всеми моделями и годами выпуска. В семействе применялись разные варианты электрооборудования, включая системы на 6 и 12 В. Подбирать РР-1 нужно по модификации мотоцикла, схеме проводки и типу генератора. Подтвержденный пример штатного применения — 6-вольтовое электрооборудование ИЖ Юпитер-2, где РР-1 работает с генератором Г-36М8.

Когда требуется проверка или замена

Поводом для диагностики могут быть недостаточная зарядка аккумулятора, его систематический перезаряд, заметное изменение яркости ламп при разных оборотах или отклонение измеренного напряжения от нормы. Эти признаки не всегда указывают только на регулятор: похожие проявления дают неисправный генератор, плохие соединения, поврежденная проводка или изношенный аккумулятор. Поэтому перед заменой проверяют систему в сборе, измеряют напряжение и контролируют соединения.

После установки необходимо проверить работу электрооборудования на мотоцикле и убедиться в правильном режиме зарядки. Регулировку контактного механизма и контроль параметров выполняют по техническому руководству для соответствующей модели. РР-1 подходит для ремонта, при котором сохраняются штатная 6-вольтовая схема ИЖ, предусмотренный генератор и заводской способ подключения регулятора.
