Выпрямитель-регулятор Yamaha 4XY-81960-00-00

Выпрямитель-регулятор для Yamaha 4XY-81960-00-00

Выпрямитель-регулятор предназначен для обслуживания системы зарядки мотоцикла, максискутера или другой совместимой техники Yamaha. Деталь объединяет две функции: преобразует поступающий от генератора переменный ток в постоянный и регулирует напряжение, необходимое для зарядки аккумулятора и работы бортового электрооборудования. Это практичный вариант для ремонта при слабой или нестабильной зарядке, если применяемость подтверждена по модели, году выпуска и заводскому номеру установленной детали.

Назначение и конструкция

Регулятор включен между генератором, аккумулятором и потребителями электроэнергии. Во время работы двигателя обороты меняются, поэтому параметры на выходе генератора также не остаются постоянными. Выпрямитель-регулятор преобразует ток и удерживает напряжение в пределах, предусмотренных производителем конкретной модели. Исправная деталь помогает аккумулятору принимать заряд, а освещению и электронным компонентам — работать без скачков, связанных с неисправностью регулятора.

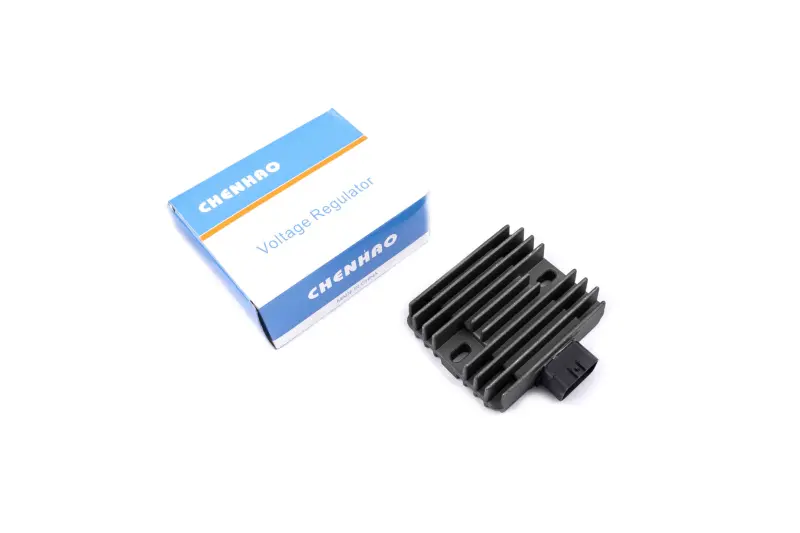

Корпус выполнен с выраженными охлаждающими ребрами. Такая форма увеличивает площадь теплоотдачи во время работы. На основании предусмотрены два крепежных отверстия, а подключение выполняется через единый штекерный разъем. Компоновка позволяет установить деталь в штатной зоне крепления при совпадении геометрии, расположения отверстий и конфигурации контактов.

Что проверить при подборе

Обозначение 4XY-81960-00-00 относится к выпрямителю-регулятору Yamaha и применяется на разных линейках техники. В каталогах для этого номера встречаются Majesty 250 и 400, X-Max 250, TMAX 500, Morphous CP250, MT-03 660, SR400, WR250R, WR250X, XT660, YZF-R6 и некоторые другие модели. Один и тот же OEM-номер охватывает разные годы и рынки, поэтому название модели само по себе не является достаточным подтверждением.

• OEM-номер: сопоставьте 4XY-81960-00-00 с номером детали, указанным для конкретной модификации в документации Yamaha.
• Разъем: проверьте форму штекера, количество и расположение контактов, направляющие и фиксатор.
• Крепление: сравните межосевое расположение отверстий, габариты корпуса и ориентацию разъема со снятым регулятором.
• Модель и год: учитывайте полное обозначение техники, год выпуска, рынок поставки и вариант исполнения.
• Проводка: до установки осмотрите ответную колодку на потемнение, окисление, ослабленные контакты и повреждение изоляции.

Замена и проверка системы зарядки

Поводом для диагностики регулятора могут быть разряжающийся аккумулятор, чрезмерное напряжение зарядки, нестабильная яркость света, нагрев или повреждение разъема. Эти признаки не всегда указывают только на регулятор: похожие симптомы возникают при неисправном аккумуляторе, генераторе, плохом контакте массы или поврежденной проводке. Перед заменой следует проверить состояние соединений и измерить параметры системы в соответствии с сервисными данными конкретной модели.

Монтаж выполняют при отключенном аккумуляторе. Посадочное место очищают, разъем соединяют без перекоса и убеждаются, что фиксатор полностью защелкнулся. Корпус необходимо закрепить в предусмотренной точке без натяжения проводов и контакта с подвижными либо сильно нагревающимися деталями. После сборки проверяют зарядку на режимах, указанных в руководстве по обслуживанию. Такой порядок помогает отличить неисправность регулятора от проблем в других компонентах и оценить результат ремонта до обычной эксплуатации техники.
