Реле-регулятор напряжения Yamaha Majesty 125, 5 контактов

Реле-регулятор напряжения для Yamaha Majesty 125

Реле-регулятор предназначено для системы зарядки максискутера Yamaha Majesty 125. Деталь объединяет функции выпрямителя и регулятора: преобразует переменный ток генератора в постоянный и удерживает напряжение на уровне, необходимом для зарядки аккумулятора и питания бортового оборудования. Исправная работа регулятора помогает аккумулятору принимать заряд во время движения, а освещению и электронике — работать без опасного повышения напряжения.

Назначение и устройство

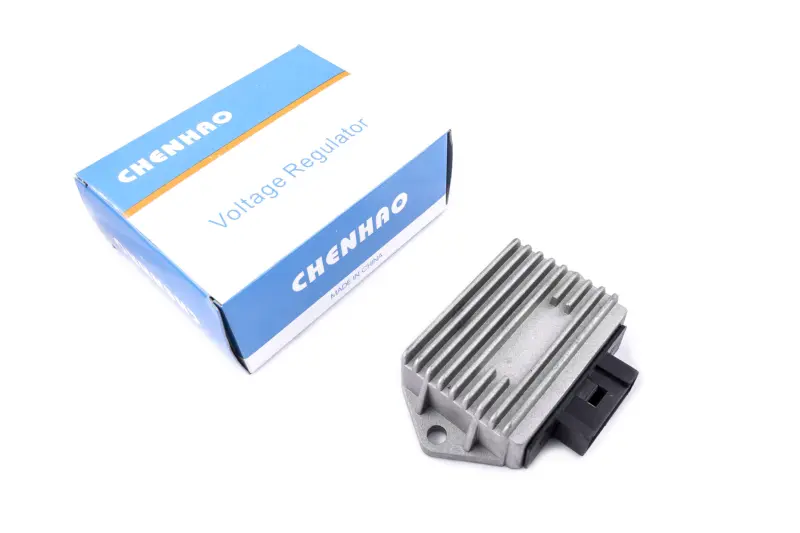

Корпус выполнен с выраженными охлаждающими ребрами, которые увеличивают площадь рассеивания тепла. Сбоку расположен встроенный разъем на пять контактов, а крепежная часть позволяет зафиксировать регулятор в штатном месте. Такое исполнение рассчитано на постоянную работу рядом с генератором и аккумулятором, где деталь выпрямляет поступающий ток и ограничивает напряжение после запуска двигателя.

Неисправность регулятора может проявляться слабой зарядкой аккумулятора, чрезмерным ростом напряжения, изменением яркости света при повышении оборотов или повторным разрядом исправной батареи. Похожие симптомы также возникают при повреждении генератора, плохом контакте массы, окислении колодки либо дефекте проводки. Поэтому перед заменой полезно измерить напряжение на аккумуляторе при выключенном и работающем двигателе, проверить разъем, провода и состояние контактов.

Что проверить при подборе

Эта версия рассчитана на Yamaha Majesty 125 и имеет пять электрических контактов. Одного совпадения названия модели недостаточно: у Majesty 125 разных годов и модификаций могут применяться отличающиеся регуляторы. Перед покупкой сопоставьте год выпуска и код модификации скутера, количество контактов, конфигурацию колодки, направляющие разъема, форму корпуса и расположение крепления со снятой деталью. Если в сервисной документации указан номер штатного регулятора, его также следует учитывать при подборе.

• Разъем: пять контактов; колодка должна подключаться без переделки проводов и принудительного совмещения несовпадающих направляющих.
• Корпус: ребристая конструкция обеспечивает отвод тепла во время работы, поэтому регулятор нельзя закрывать изоляционными материалами или устанавливать в месте без нормального обдува.
• Крепление: положение крепежной точки и доступное пространство должны соответствовать штатному месту на скутере.
• Проводка: ответная колодка не должна иметь оплавлений, потемневших выводов, окислов или ослабленных контактов, иначе новая деталь не устранит причину нестабильной зарядки.

Установка и проверка после замены

Монтаж выполняют на обесточенном скутере. Старый регулятор отсоединяют от разъема и снимают с крепления, после чего очищают посадочное место и проверяют колодку. Новую деталь необходимо закрепить без люфта, подключить штатный разъем до полной фиксации и уложить проводку так, чтобы она не натягивалась, не касалась горячих частей и не пережималась облицовкой. Изменять распиновку или соединять провода только по цвету без схемы конкретной модификации нельзя.

После установки проверяют напряжение на клеммах аккумулятора сначала на холостом ходу, затем при повышенных оборотах. Значения сравнивают с сервисными данными именно для своего варианта Yamaha Majesty 125. Напряжение должно изменяться контролируемо, без резких скачков и постоянного ухода за допустимые пределы. Одновременно стоит убедиться, что разъем не нагревается из-за плохого контакта, а аккумулятор, предохранители, масса и генератор исправны.

Реле-регулятор подходит для ремонта системы зарядки Yamaha Majesty 125 при подтвержденном совпадении пятиконтактного разъема и крепления. Тщательная проверка модификации скутера и состояния проводки помогает установить подходящую деталь и восстановить нормальную зарядку без ненужной переделки подключения.
