Реле-регулятор зарядки CHENHAO для MBK Skyliner, Honda Silver Wing 250, Yamaha Majesty, T-Max

Реле-регулятор зарядки CHENHAO для максискутеров

Реле-регулятор предназначен для системы зарядки совместимых исполнений MBK Skyliner, Honda Silver Wing 250, Yamaha Majesty и Yamaha T-Max. Деталь принимает переменный ток от генератора, выпрямляет его для питания бортовой сети и удерживает напряжение на уровне, необходимом для корректной зарядки аккумулятора. Исправный регулятор помогает аккумулятору восполнять заряд во время работы двигателя, а освещению и другим потребителям — получать стабильное питание.

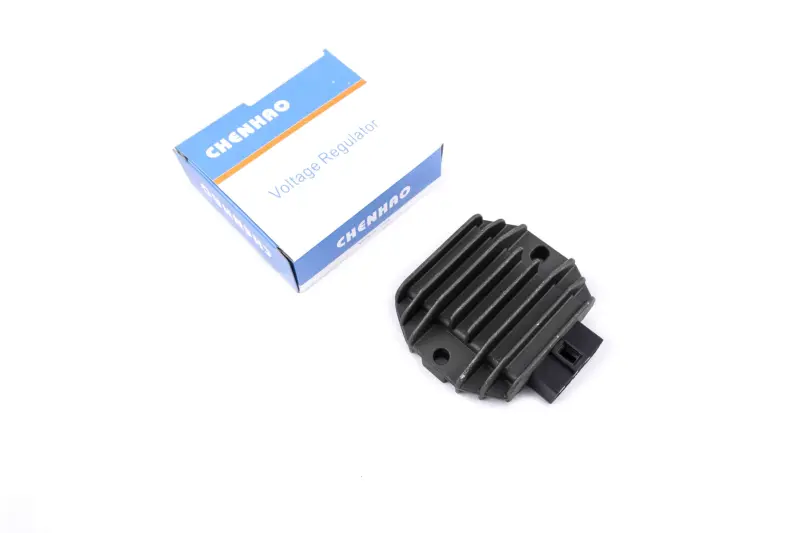

Модуль выполнен в компактном корпусе с выраженными охлаждающими рёбрами. Такая поверхность увеличивает площадь теплоотвода, поскольку во время регулирования часть энергии рассеивается в виде тепла. На корпусе предусмотрены две точки крепления, а подключение выполняется через единый разъёмный блок. Конструкция рассчитана на установку вместо штатной детали при совпадении электрической схемы, разъёма, креплений и габаритов.

Когда требуется проверка регулятора

Поводом для диагностики могут быть разряжающийся во время поездок аккумулятор, заметное изменение яркости света при изменении оборотов, слишком высокое или нестабильное напряжение на клеммах, нагрев либо потемнение разъёма. Эти признаки не всегда указывают только на регулятор: похожие неисправности возникают из-за повреждённой проводки, плохой массы, окисленных контактов, изношенного аккумулятора или неполадок генератора. Перед заменой следует проверить систему мультиметром и осмотреть все соединения.

Что сравнить при подборе

• Марку, модель и модификацию максискутера. Одно название семейства может объединять версии разных лет и объёмов двигателя с неодинаковой электрикой.
• Форму разъёма. Должны совпадать корпус штекера, направляющие, фиксатор и расположение контактов.
• Количество контактов и распиновку. Одинаковый внешний корпус ещё не означает одинаковое назначение выводов.
• Размер корпуса и крепление. Сравните расстояние между отверстиями, посадочное место и доступное пространство рядом с облицовкой и проводкой.
• Схему системы зарядки. Новый модуль должен соответствовать типу генератора и штатной проводке конкретной версии техники.

Подбирать реле-регулятор только по общему сходству корпуса нельзя. Для точной замены сопоставьте старую деталь и разъём, уточните год выпуска, индекс модели и параметры из сервисной документации максискутера. Особенно внимательно проверяйте совместимость, если электрика ранее переделывалась или установлен нештатный генератор.

Установка и проверка после замены

Перед монтажом отключают аккумулятор, очищают посадочное место и проверяют состояние ответной части разъёма. Подгоревшие, ослабленные или окисленные контакты необходимо восстановить: повышенное сопротивление соединения вызывает нагрев и способно нарушить зарядку даже с исправной новой деталью. Корпус закрепляют без перекоса, проводку укладывают без натяжения, а охлаждающие рёбра оставляют открытыми для движения воздуха.

После подключения проверяют напряжение на аккумуляторе при выключенном и работающем двигателе, включая измерение на разных оборотах по процедуре из руководства к технике. Одновременно контролируют нагрев разъёма и устойчивость работы освещения. Такая проверка позволяет убедиться, что регулятор взаимодействует с генератором и аккумулятором корректно, а причина прежней неисправности устранена полностью.
