Реле-регулятор напряжения Honda SH125/SH150

Реле-регулятор напряжения для Honda SH125/SH150

Реле-регулятор, также называемое регулятором-выпрямителем, предназначено для системы зарядки максискутеров Honda SH125 и SH150. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортовой сети. Исправный регулятор помогает поддерживать нормальную работу освещения, аккумулятора и электрооборудования при изменении оборотов двигателя.

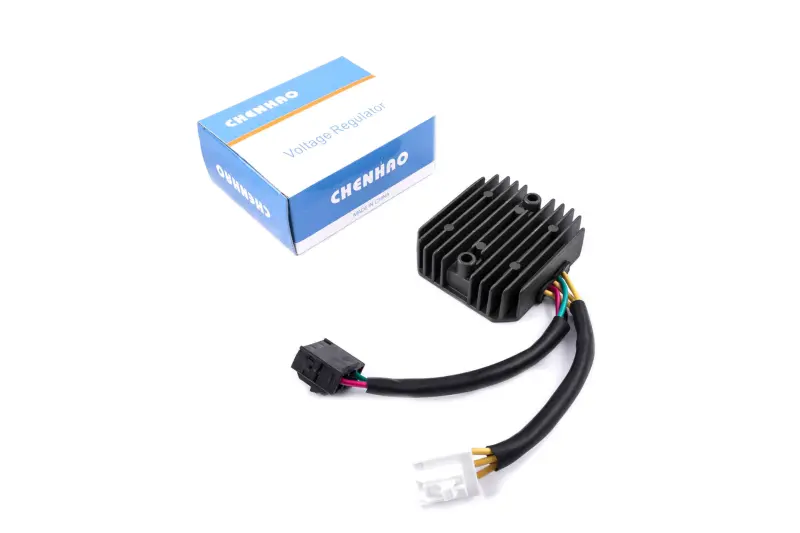

Модель выполнена в черном ребристом корпусе с двумя крепежными отверстиями. Развитые наружные ребра увеличивают площадь отвода тепла, которое образуется при регулировании напряжения. От корпуса отходят два кабельных вывода со штекерными разъемами: один соединяет регулятор с генераторной частью системы, второй — с проводкой скутера. Такая компоновка особенно важна при подборе, поскольку у разных поколений Honda SH125 и SH150 встречаются регуляторы с отличающимися разъемами, количеством контактов и схемой подключения.

Когда требуется замена

Проверка реле-регулятора актуальна, если аккумулятор перестал нормально заряжаться, напряжение заметно меняется вместе с оборотами, лампы светят нестабильно либо разъемы и проводка в зоне регулятора перегреваются. Похожие симптомы могут возникать и при неисправности генератора, аккумулятора, проводов или контактов, поэтому перед заменой измеряют напряжение на аккумуляторе и переменный выход генератора. Также осматривают штекеры: окисленные, потемневшие или оплавленные контакты создают повышенное сопротивление и способны нарушить зарядку даже после установки новой детали.

Как правильно подобрать регулятор

• Модель и поколение скутера. Обозначения SH125 и SH150 охватывают несколько годов выпуска и модификаций, поэтому одного названия модели недостаточно.
• Разъемы. Сравните количество штекеров, их форму, расположение фиксаторов и число контактов с демонтированной деталью.
• Проводка. Проверьте расположение проводов в колодках и длину кабельных выводов. Одинаковый внешний корпус не подтверждает одинаковую распиновку.
• Крепление. Межосевое расположение отверстий и посадочное место должны соответствовать штатной установке без натяжения кабелей.

Для этой позиции особенно важно подбирать деталь по фактическому исполнению штатного регулятора. Для ранних и более поздних Honda SH125/SH150 применяются разные варианты регуляторов-выпрямителей, поэтому не следует ориентироваться только на объем двигателя. Если старую деталь уже сняли, сохраните ее до завершения сравнения: корпус, крепеж, колодки и порядок контактов дают основные ориентиры для выбора.

Установка и проверка

Перед монтажом очищают посадочное место и проверяют состояние ответных разъемов. Колодки должны соединяться полностью, а фиксаторы — удерживать их без люфта. Кабели прокладывают по штатной трассе, не допуская натяжения, контакта с горячими деталями и пережатия облицовкой. Ребристый корпус закрепляют устойчиво, чтобы вибрация не нагружала провода и штекеры.

После установки проверяют зарядку измерительным прибором на холостых и повышенных оборотах, а затем контролируют нагрев соединений. Если напряжение остается нестабильным, диагностику продолжают по генератору, аккумулятору, массе и проводке. Такой порядок позволяет устранить причину неисправности, а не только ее внешнее проявление. Реле-регулятор подходит для ремонта системы зарядки Honda SH125/SH150 при полном совпадении разъемов, распиновки и крепления со штатной деталью.
