Реле-регулятор зарядки Honda Forza

Реле-регулятор зарядки Honda Forza

Реле-регулятор предназначен для системы зарядки максискутеров семейства Honda Forza. Деталь принимает ток от генератора, выпрямляет его для питания бортовой сети и удерживает напряжение в допустимом для конкретной модели диапазоне. Благодаря этому аккумулятор получает заряд во время работы двигателя, а освещение и электронные компоненты не подвергаются постоянным скачкам напряжения.

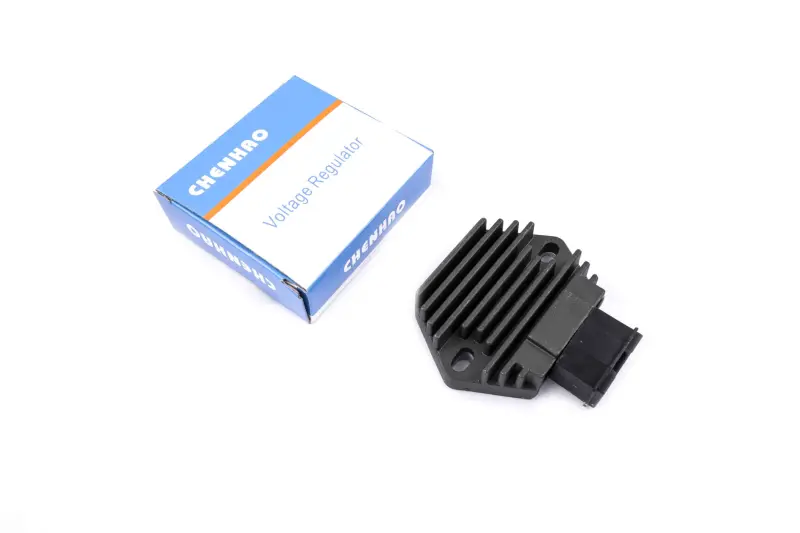

Черный корпус выполнен с выраженными охлаждающими ребрами, увеличивающими площадь отвода тепла. Для крепления предусмотрены два монтажных отверстия, а подключение выполняется через общий разъемный блок. Такая компоновка требует точного совпадения не только назначения детали, но и корпуса разъема, расположения контактов и точек установки.

Как подобрать регулятор для Honda Forza

Название Forza применяется к максискутерам разных поколений и модификаций. Регуляторы для них могут различаться формой, подключением и расположением крепежа, поэтому одной марки и названия модели недостаточно для уверенного выбора. Перед заказом необходимо определить полное обозначение скутера, год выпуска и модификацию двигателя, а затем сопоставить новую деталь со штатным регулятором.

Основные критерии проверки

• Модель и поколение: уточните полное обозначение Honda Forza, включая индекс NSS и объем двигателя, если он указан в документах на скутер.
• Разъем: сравните форму корпуса штекера, направляющие, фиксатор, число контактов и их расположение. Одинаковый внешний корпус еще не подтверждает одинаковую распиновку.
• Крепление: проверьте расстояние между монтажными отверстиями, положение регулятора на штатном месте и доступ для подключения проводки.
• Габариты корпуса: убедитесь, что ребристая часть не упирается в пластик, проводной жгут или соседние детали.
• Подключение: разъем должен входить без подрезания пластика, перестановки контактов и чрезмерного усилия.

Когда требуется проверка или замена

На неисправность системы зарядки могут указывать слабый заряд аккумулятора, его повторная разрядка после поездок, нестабильная яркость освещения, повышенное напряжение или заметный нагрев и потемнение контактов разъема. Окисление, ослабленная посадка клемм и повреждение проводов создают дополнительное сопротивление, поэтому способны вызвать нагрев даже при исправном регуляторе.

Такие признаки не являются безусловным подтверждением поломки именно этой детали. До замены проверяют состояние аккумулятора, соединения массы, проводку от генератора, предохранители и напряжение при выключенном и работающем двигателе. Если генератор не вырабатывает необходимый ток либо разъем поврежден, установка нового регулятора сама по себе не устранит причину неисправности.

Рекомендации по установке

Работы выполняют на обесточенном скутере. Перед подключением осматривают ответную часть штекера: контакты должны быть чистыми, без оплавления, выраженного потемнения и слабой фиксации. Поврежденные клеммы или корпус разъема необходимо привести в исправное состояние, иначе плохой контакт продолжит нагреваться и может сократить срок службы новой детали.

Регулятор устанавливают на штатную площадку без перекоса, надежно фиксируют и прокладывают проводку без натяжения. Охлаждающие ребра нельзя закрывать посторонними материалами или прижимать к ним проводной жгут. После монтажа проверяют надежность фиксатора разъема, отсутствие защемленных проводов и стабильность напряжения на разных режимах работы двигателя в соответствии с техническими данными конкретной модификации Honda Forza.

Эта позиция подходит для ремонта системы зарядки только после подтверждения модели, подключения и крепежных размеров. Сопоставление со снятым регулятором и предварительная диагностика помогают избежать установки несовместимой детали и повторного ремонта.
