Реле-регулятор зарядки CHENHAO для Honda CH125 Spacy/Elite

Реле-регулятор зарядки для Honda CH125 Spacy/Elite

Реле-регулятор CHENHAO предназначен для системы зарядки четырехтактных скутеров Honda CH125 в исполнениях Spacy и Elite. Деталь объединяет функции выпрямителя и регулятора: преобразует переменный ток, вырабатываемый генератором, в постоянный и удерживает выходное напряжение в предусмотренном системой диапазоне. Благодаря этому аккумулятор получает заряд, а бортовые потребители работают при контролируемом напряжении.

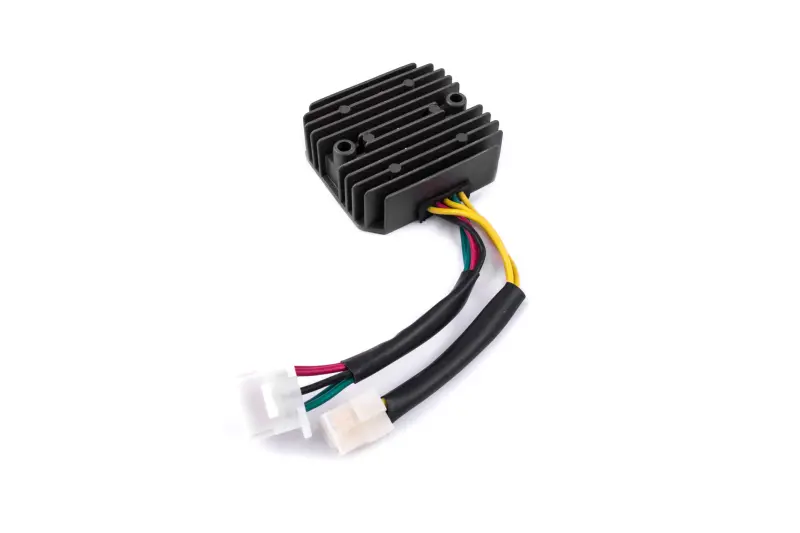

Модель выполнена в черном ребристом корпусе с монтажными отверстиями. От корпуса отходят два жгута проводов с отдельными штекерными разъемами. Такая компоновка рассчитана на подключение к соответствующей проводке скутера без изменения назначения контактов. Ребра увеличивают площадь поверхности корпуса и помогают отводить тепло, возникающее во время работы полупроводниковой части регулятора.

Назначение и признаки необходимости проверки

Исправный регулятор-выпрямитель участвует в зарядке аккумулятора при работающем двигателе и ограничивает напряжение генератора. Нарушение его работы может проявляться слабым зарядом аккумулятора, чрезмерным ростом напряжения, изменением яркости освещения в зависимости от оборотов или повторным разрядом исправной батареи. Такие симптомы не всегда означают неисправность только этого устройства: похожие отклонения вызывают плохие контакты, окисление клемм, повреждение проводки, неисправность генератора или изношенный аккумулятор.

Перед заменой полезно измерить напряжение зарядки и проверить соединения системы. Особое внимание уделяют штекерам регулятора: ослабленные, загрязненные или перегретые контакты создают дополнительное сопротивление и могут нарушать передачу тока. Если генератор, аккумулятор и проводка исправны, а параметры зарядки остаются неправильными, установка нового реле-регулятора позволяет восстановить штатную работу системы.

Что сравнить при подборе

• Модель скутера: изделие заявлено для Honda CH125 Spacy/Elite с четырехтактным двигателем объемом 125 см³.
• Разъемы: должны совпасть форма корпусов штекеров, количество и расположение контактов, направляющие и фиксаторы.
• Проводка: сравните число проводов, их распределение между двумя разъемами и назначение каждого контакта по схеме конкретной модификации.
• Крепление: проверьте расположение монтажных точек, ориентацию корпуса и доступное место возле штатного жгута.
• Исполнение старой детали: корпус, длина выводов и конфигурация подключения должны соответствовать установленному регулятору.

Обозначение CH125 охватывает технику разных рынков и годов выпуска, поэтому одного совпадения названия модели недостаточно. До установки необходимо сопоставить разъемы и схему контактов со снятой деталью. Подключать провода только по цвету не следует: цветовая кодировка у разных исполнений проводки может отличаться.

Установка и проверка после замены

Работы выполняют при выключенном зажигании и отсоединенном аккумуляторе. Разъемы должны входить без подрезания направляющих и чрезмерного усилия. Перед соединением проверяют чистоту клемм, отсутствие потемнения пластика, следов перегрева и ослабленных контактов. Корпус закрепляют в штатном положении, не пережимая жгут и не располагая провода рядом с подвижными или сильно нагревающимися деталями.

После монтажа проверяют надежность фиксации штекеров и измеряют напряжение на аккумуляторе при предусмотренных сервисной процедурой режимах работы двигателя. Это позволяет оценить не только новый регулятор, но и состояние генератора, батареи и соединений. Реле-регулятор CHENHAO подходит для ремонта системы зарядки Honda CH125 Spacy/Elite, когда совместимость подтверждена по разъемам, распиновке и креплению.
