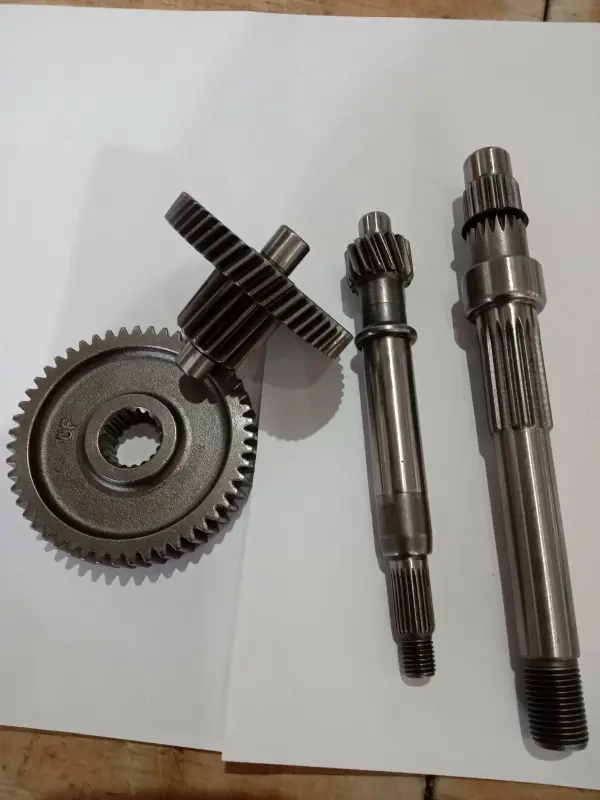

Редуктор в сборе 4T GY6 50 короткий под один амортизатор JH

Редуктор в сборе 4T GY6 50 JH

Комплект предназначен для ремонта конечной передачи четырехтактных скутеров с двигателем семейства GY6 объемом 50 см³. Это короткое исполнение для конфигурации под один задний амортизатор. В состав редуктора входят зубчатые детали и валы, которые устанавливаются внутри трансмиссионного корпуса и передают вращение к заднему колесу. Такой комплект применяют при повреждении зубьев, износе шлицев или посадочных поверхностей, а также при ремонте передачи после появления люфта, постороннего гула либо неравномерного вращения.

Назначение и конструкция

Редуктор работает после вариатора и центробежного сцепления: получает вращение от трансмиссии, изменяет частоту вращения и передает усилие на ось заднего колеса. От точного взаимного положения валов и зубчатых колес зависят плавность хода передачи, уровень шума и отсутствие перекоса. Поэтому при ремонте нужно оценивать не только состояние одной шестерни, но и все сопряженные детали, подшипниковые посадки и внутреннюю часть корпуса.

Комплект соответствует короткому варианту GY6 50 под один амортизатор. В товарных данных также указана применяемость к двигателям 139QMA/1P39QMA и 139QMB/1P39QMB. Одного обозначения GY6 для выбора недостаточно: двигатели этого семейства встречаются в разных исполнениях, а валы и шестерни могут отличаться длиной, расположением рабочих участков, диаметрами посадок, шлицами и количеством зубьев.

Что проверить перед заказом

Сначала определите маркировку двигателя и конструкцию установленного моторного блока. У скутера должно быть короткое исполнение трансмиссионной части и крепление под один задний амортизатор. Затем демонтированную передачу следует сопоставить с комплектом по общей компоновке и каждому соединению.

• Тип двигателя: четырехтактный GY6 50 из указанных совместимых семейств.
• Исполнение корпуса: короткая версия, рассчитанная на конфигурацию с одним амортизатором.
• Валы: сравните полную длину, ступени, резьбовые концы, шлицевые участки и места установки подшипников.
• Шестерни: проверьте наружный диаметр, ширину зубчатых венцов, количество и профиль зубьев, а также положение шестерен на валах.
• Посадочные соединения: сопоставьте диаметры и расположение всех участков, входящих в корпус, подшипники и сопряженные детали.

Сравнение выполняют со всем снятым комплектом, а не только с наиболее поврежденной деталью. Установка валов разного исполнения может привести к неправильному зацеплению, осевому смещению или невозможности собрать корпус. Если старые детали разрушены, основные размеры и расположение посадок можно проверить по сохранившимся частям и самому корпусу редуктора.

Рекомендации по установке

Монтаж требует разборки трансмиссионной части двигателя. Перед сборкой корпус очищают от стружки и остатков загрязненной смазки, а подшипники, уплотнения и посадочные места проверяют на износ и повреждения. Детали должны устанавливаться без перекоса и свободно вращаться после закрытия корпуса. Для сборки используют предусмотренные для конкретного двигателя уплотнения и трансмиссионное масло с параметрами и объемом, указанными изготовителем техники.

После установки проверьте вращение передачи вручную, отсутствие заеданий и чрезмерного осевого люфта. Первый запуск выполняют с контролем постороннего шума и герметичности корпуса. Правильный подбор короткого редуктора по двигателю, конструкции подвески и геометрии снятых деталей позволяет восстановить передачу вращения к заднему колесу без попыток совместить детали разных версий GY6.
