Комплект пружин регулятора управления двигателем 178F/186F (6/9 л. с.) DIGGER

Пружины регулятора управления для двигателей 178F и 186F

Комплект DIGGER предназначен для обслуживания механизма управления оборотами дизельных двигателей 178F мощностью 6 л. с. и 186F мощностью 9 л. с., устанавливаемых на мотоблоках и другой технике с такими силовыми агрегатами. Пружины взаимодействуют с рычагами регулятора и возвращают подвижные детали механизма в предусмотренные положения. Это небольшие, но функционально важные детали: их состояние влияет на передачу усилия между органом управления и регулятором двигателя.

Назначение и устройство комплекта

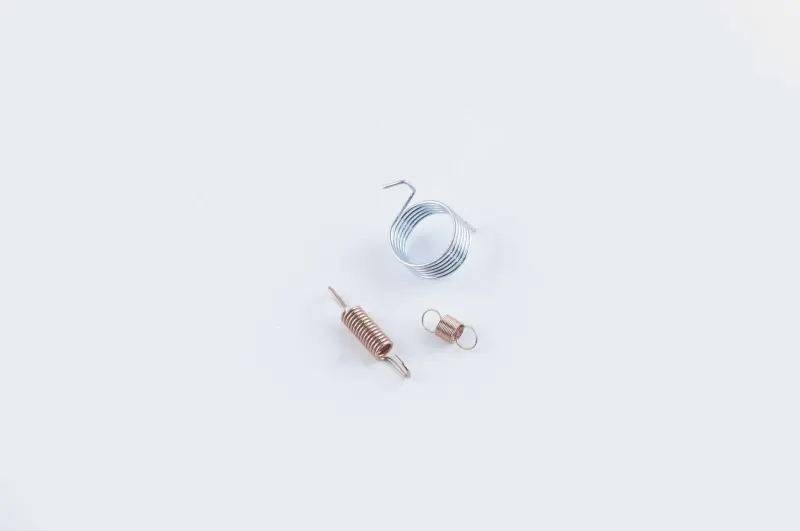

В набор входят три пружины различной формы. Две детали выполнены как пружины растяжения с зацепами на концах, третья имеет витую конструкцию с отогнутыми усиками. Разная геометрия соответствует различным точкам установки в механизме управления. Пружины нельзя произвольно менять местами: каждая должна занимать положение, предусмотренное конструкцией конкретного двигателя и его рычажной системы.

Комплект применяют при ремонте регулятора, восстановлении привода управления оборотами или обслуживании двигателя после разборки. Поводом для проверки становятся разрыв пружины, деформированный зацеп, заметное растяжение, потеря упругости либо неправильный возврат рычага. Если деталь не удерживается в точке крепления или имеет измененную геометрию, регулировка механизма может стать неточной, а перемещение рычагов — неполным.

Что проверить перед выбором

• Модель двигателя. Комплект рассчитан на дизельные двигатели семейства 178F и 186F, которым соответствуют заявленные мощности 6 и 9 л. с.
• Исполнение системы управления. У двигателей одного семейства встречаются разные варианты рычагов и регулятора, поэтому необходимо сопоставить расположение точек крепления со своей техникой.
• Форму каждой детали. Сравните количество витков, общую конфигурацию, направление усиков и тип концевых зацепов со снятыми пружинами.
• Места присоединения. До разборки проследите, к каким отверстиям, рычагам и упорам подключена каждая пружина. Это поможет сохранить исходную схему установки.

Рекомендации по замене

Перед снятием старых деталей зафиксируйте последовательность их расположения и положение рычагов. Устанавливайте пружины по одной, повторяя прежнюю трассу и точки зацепления. Крючки должны полностью войти в предназначенные отверстия, а витки не должны задевать соседние тяги, крепеж или корпусные детали. Не следует растягивать пружину сильнее, чем требуется для монтажа: чрезмерное усилие способно изменить ее первоначальную геометрию.

После сборки вручную проверьте свободное перемещение рычажного механизма и возврат деталей без заеданий. Если двигатель ранее разбирался или регулировочные винты смещались, одной установки пружин может быть недостаточно — положение тяг и настройку регулятора необходимо восстановить в соответствии с устройством конкретной модификации. Изменять заводское ограничение оборотов без предусмотренной процедуры не следует.

Когда подходит этот набор

Комплект выбирают для мотоблока либо другой машины с дизельным двигателем 178F или 186F, когда требуется заменить пружины именно в механизме регулятора и управления оборотами. Обозначение двигателя служит первым критерием, но окончательный подбор выполняют по конструкции рычагов, форме старых деталей и расположению креплений. Такой порядок особенно важен, если происхождение двигателя неизвестно, система управления ранее ремонтировалась или на технике установлена одна из конструктивных модификаций семейства.

Набор удобен для комплексного обслуживания механизма: три пружины можно сопоставить со снятыми деталями до начала монтажа и восстановить штатную схему их подключения. Перед установкой убедитесь, что причина неисправности не связана с погнутой тягой, заедающим рычагом, поврежденным отверстием крепления или нарушенной регулировкой — новые пружины должны работать вместе с исправными подвижными деталями.
