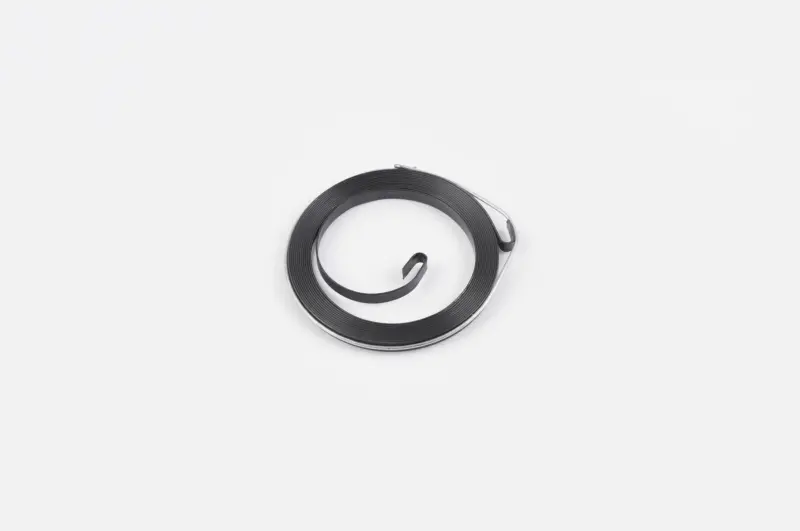

Пружина ручного стартера мотокосы

Пружина ручного стартера мотокосы

Возвратная пружина предназначена для ремонта ручного стартера бензиновой мотокосы или триммера. Она работает вместе со шкивом и пусковым шнуром: после рывка создает возвратное усилие, благодаря которому шнур наматывается обратно на шкив, а рукоятка возвращается в исходное положение. Деталь нужна в тех случаях, когда остальная часть стартера пригодна к дальнейшей эксплуатации и нет необходимости менять весь пусковой механизм в сборе.

Как пружина работает в стартере

При вытягивании шнура шкив вращается и приводит в действие механизм ручного запуска двигателя. Одновременно спиральная пружина получает натяжение. После отпускания рукоятки накопленное усилие вращает шкив в обратном направлении и втягивает шнур в корпус стартера. Для правильной работы один конец пружины должен надежно зацепляться за предусмотренное место в корпусе, а другой — взаимодействовать со шкивом. Форма обоих концевых зацепов поэтому так же важна, как наружный размер спирали.

Необходимость замены обычно проявляется тем, что шнур перестает возвращаться, втягивается не полностью либо остается свободным после рывка. Причиной может быть разрыв пружины, потеря зацепа или нарушение ее положения внутри стартера. Перед ремонтом полезно проверить и соседние детали: целостность шкива, посадочных пазов, шнура, центрального крепления и корпуса. Новая пружина не устранит неисправность, если место ее фиксации сломано или шкив заклинивает.

Что сравнить при подборе

Универсального исполнения для всех мотокос не существует: ручные стартеры отличаются устройством, диаметром посадочной зоны и конфигурацией фиксаторов. Для этой позиции не заявлена определенная модель двигателя, поэтому пружину следует подбирать по снятой детали и конструкции имеющегося стартера. Сопоставлять нужно не только общий диаметр свернутой спирали, но и геометрию всей посадки.

• Наружный размер спирали: пружина должна размещаться в отведенной полости без зажатия и чрезмерного бокового перемещения.
• Ширина и толщина ленты: эти параметры влияют на размещение детали, число витков и создаваемое возвратное усилие.
• Направление навивки: оно должно соответствовать направлению вращения шкива конкретного стартера.
• Форма внутреннего зацепа: конец должен правильно соединяться с центральной частью шкива или предусмотренным фиксатором.
• Форма наружного зацепа: его изгиб и расположение должны совпадать с пазом либо упором в корпусе.
• Свободное пространство: после сборки шкив должен вращаться ровно, не задевать корпус и полностью втягивать шнур.

Установка и проверка

Перед разборкой стартер снимают с заглушенного и остывшего инструмента, исключив случайный запуск двигателя. Натяжение старой пружины и шнура снимают контролируемо, удерживая шкив: свободно распрямляющаяся лента может резко выйти из посадочного места. Новую пружину укладывают в предназначенную для нее полость, совмещают наружный зацеп с корпусом, а внутренний — со шкивом. Точная последовательность сборки и направление предварительного натяжения зависят от устройства конкретного стартера.

После установки механизм сначала проверяют отдельно от мотокосы. Шнур должен вытягиваться без рывков, а затем уверенно и полностью возвращаться внутрь. Слишком слабое натяжение оставляет рукоятку и часть шнура снаружи; чрезмерное натяжение ограничивает ход и повышает нагрузку на пружину, зацепы и шкив. Несколько плавных пробных вытягиваний позволяют проверить возврат, отсутствие закусывания и надежность фиксации до окончательной сборки инструмента.

Эта пружина подходит для обслуживания ручного стартера только при совпадении размеров, направления навивки и обоих зацепов. Сравнение со старой деталью и посадочной полостью стартера перед покупкой помогает выбрать нужное исполнение и восстановить нормальный возврат пускового шнура без замены исправных частей механизма.
