Возвратная пружина стартера с крышкой для Goodluck GL4500/5200 FORESTER

Возвратная пружина ручного стартера FORESTER

Деталь предназначена для ремонта ручного стартера бензопил Goodluck GL4500 и GL5200. Она накапливает усилие при вытягивании пускового шнура, а после отпускания ручки вращает барабан в обратную сторону и сматывает шнур внутрь корпуса. Благодаря этому пусковая рукоятка возвращается в исходное положение, а механизм остается готовым к следующему рывку.

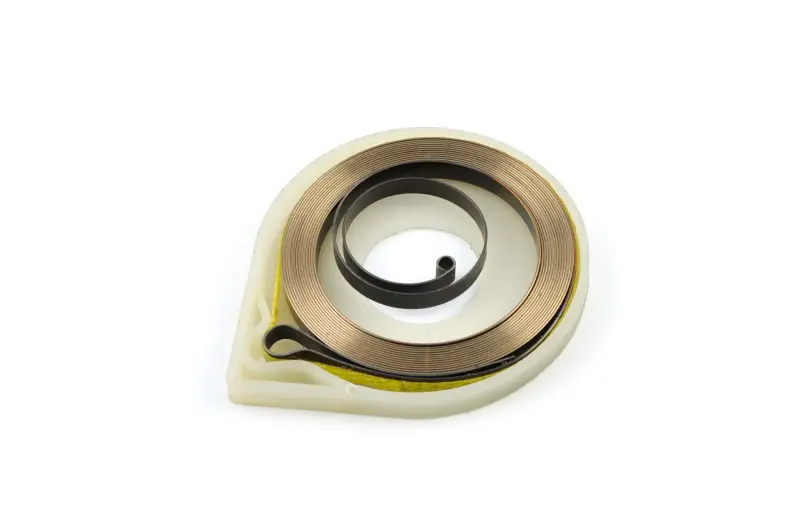

Пружина выполнена в виде плоской ленты, свернутой в спираль, и поставляется вместе с удерживающей крышкой. Такая конструкция соответствует узкому варианту пружины для указанного семейства стартеров. Крышка закрывает витки и удерживает их в собранном положении до установки в предназначенное посадочное место. Это особенно удобно при ремонте механизма, в котором старая пружина сломалась, потеряла упругость, вышла из зацепления или деформировалась при разборке.

Когда требуется замена

Исправная пружина должна полностью убирать шнур после отпускания рукоятки. Проверить стартер стоит, если шнур остается снаружи, втягивается лишь частично, провисает после запуска либо барабан перестал возвращаться. На неисправность также указывают отсутствие сопротивления при вращении барабана и невозможность создать необходимое натяжение после сборки. Перед заменой следует дополнительно осмотреть сам шнур, барабан, точки зацепления и корпус: похожие признаки могут возникать из-за неправильной укладки шнура, загрязнения или повреждения других деталей стартера.

Как правильно подобрать пружину

• Модель бензопилы: изделие заявлено для Goodluck GL4500 и GL5200.
• Исполнение: это узкая спиральная пружина, укомплектованная собственной крышкой.
• Форма посадки: перед заказом сравните контур крышки, положение центрального и наружного концов пружины, а также расположение упоров со снятой деталью.
• Размеры старой детали: сопоставьте наружный диаметр кассеты, ширину ленты и высоту посадочного места. Одного обозначения серии пилы недостаточно, если стартер ранее менялся или имеет другое исполнение.
• Состояние соседних деталей: барабан должен свободно вращаться, а его зацепы и посадочные поверхности не должны иметь сколов или сильного износа.

Модели семейства 4500/5200 встречаются с различными вариантами пусковых механизмов, поэтому подбор выполняют не только по названию бензопилы, но и по фактической конструкции установленного стартера. Эта позиция относится именно к узкой пружине с крышкой; она не заменяет без проверки широкую пружину, отдельную открытую спираль или полностью собранный стартер.

Установка и проверка после ремонта

Перед разборкой стартер снимают с бензопилы и освобождают остаточное натяжение механизма контролируемо, удерживая барабан. Спиральная пружина работает с предварительным натяжением, поэтому раскрывать ее без необходимости не следует. При установке концы пружины должны войти в предусмотренные зацепы крышки и барабана, а витки — оставаться внутри своего посадочного пространства без перекоса и защемления.

После сборки барабан проворачивают вручную и проверяют ход шнура несколькими плавными вытягиваниями. Шнур должен выходить без закусывания, полностью возвращаться в корпус и удерживать рукоятку у направляющей. Слишком слабое натяжение оставит часть шнура снаружи, а чрезмерное может ограничить полный ход барабана. Если механизм движется туго или возврат остается неполным, стартер необходимо повторно разобрать и проверить укладку шнура, положение пружины и состояние сопрягаемых деталей.

Пружина FORESTER с крышкой подходит для точечного восстановления возвратного механизма без покупки стартера в сборе, когда корпус, барабан, шнур и зацепы сохраняют исправность. Точное сравнение старой кассеты и посадочного места перед установкой помогает исключить несовпадение разных модификаций.
