Прокладка глушителя бензопилы St M 180 Woodman

Прокладка глушителя для бензопилы St M 180 Woodman

Прокладка предназначена для уплотнения стыка между глушителем и выпускной частью цилиндра бензопилы St M 180. Она перекрывает зазор между двумя сопрягаемыми плоскостями и помогает удерживать отработавшие газы внутри предусмотренного выпускного канала. Деталь используют при ремонте глушителя, его снятии для обслуживания или восстановлении соединения, которое потеряло герметичность.

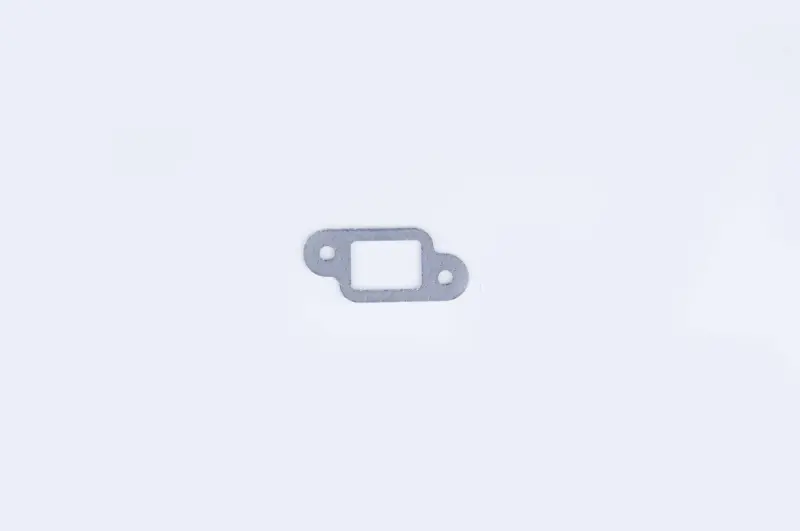

Конструкция соответствует назначению детали: центральное прямоугольное окно совмещается с выпускным отверстием, а два расположенных по сторонам отверстия — с крепежом глушителя. Такой контур требует точного совпадения с посадочной плоскостью конкретной бензопилы. Перед заказом следует сравнить старую прокладку по внешней форме, расположению крепежных отверстий, очертанию центрального окна и расстояниям между всеми точками посадки. Одного сходства по названию модели недостаточно, если пила ранее ремонтировалась или на ней установлен глушитель другой модификации.

Когда прокладку меняют

Проверка этой детали уместна при разборке выпускной части, появлении следов прорыва газов или нагара возле стыка, ослаблении крепления глушителя, а также после обнаружения разрыва, прогара, залома либо заметного обжатия старой прокладки. Повторно устанавливать поврежденную деталь не стоит: нарушенная поверхность уже не обеспечивает равномерного прилегания по всему контуру. Новая прокладка также нужна, если прежняя прилипла к посадочным поверхностям и разрушилась во время демонтажа.

Следы нагара возле соединения не всегда означают, что причина только в прокладке. При обслуживании необходимо проверить состояние обеих плоскостей, целостность корпуса глушителя, крепеж и резьбовые места. Если поверхность деформирована, загрязнена твердыми отложениями или имеет повреждения, одна установка новой детали может не восстановить плотность стыка. Такой осмотр помогает устранить причину утечки, а не только ее внешние проявления.

Что проверить перед установкой

• Модель и исполнение пилы: обозначение St M 180 необходимо сопоставить с фактической модификацией инструмента и установленным глушителем.
• Геометрию: центральное окно не должно перекрывать выпускной проход, а боковые отверстия должны свободно совпадать с крепежными точками.
• Посадочные плоскости: остатки прежней прокладки и твердые загрязнения мешают равномерному прижиму.
• Состояние крепежа: поврежденная резьба, перекос или неравномерная затяжка могут снова нарушить уплотнение.

Рекомендации по монтажу

Работы выполняют на остановленной и полностью остывшей бензопиле. После снятия глушителя остатки прежней прокладки аккуратно удаляют, не повреждая сопрягаемые поверхности. Новую деталь укладывают без заломов, совмещая выпускное окно и оба крепежных отверстия. Глушитель устанавливают ровно, без смещения прокладки, а крепеж затягивают последовательно и равномерно. Усилие затяжки выбирают по требованиям руководства для конкретной версии пилы: чрезмерное усилие способно деформировать детали или повредить резьбу, а недостаточное не создаст стабильного прижима.

После сборки проверяют, что глушитель закреплен без люфта, прокладка не выступила внутрь выпускного окна, а рядом со стыком нет следов прорыва газов. Для ремонта, в котором важна уверенность в совместимости, ориентируйтесь прежде всего на форму снятой детали и конфигурацию установленного глушителя. Прокладка St M 180 Woodman подходит для планового обслуживания и восстановления штатного соединения при полном совпадении посадочного контура.
