Приводная косозубая передача мотоблока 178F/186F (6/9 л.с.) DIGGER

Приводная косозубая передача DIGGER для мотоблока 178F/186F

Деталь предназначена для ремонта привода и коробки передач мотоблоков с обозначениями 178F и 186F мощностного класса 6/9 л.с. Она участвует в механической передаче вращения внутри редуктора и применяется при восстановлении техники после износа или повреждения штатных зубчатых деталей. Косозубое зацепление обеспечивает последовательный контакт зубьев во время вращения, поэтому правильное сопряжение компонентов особенно важно для стабильной работы механизма под нагрузкой.

Назначение и конструкция

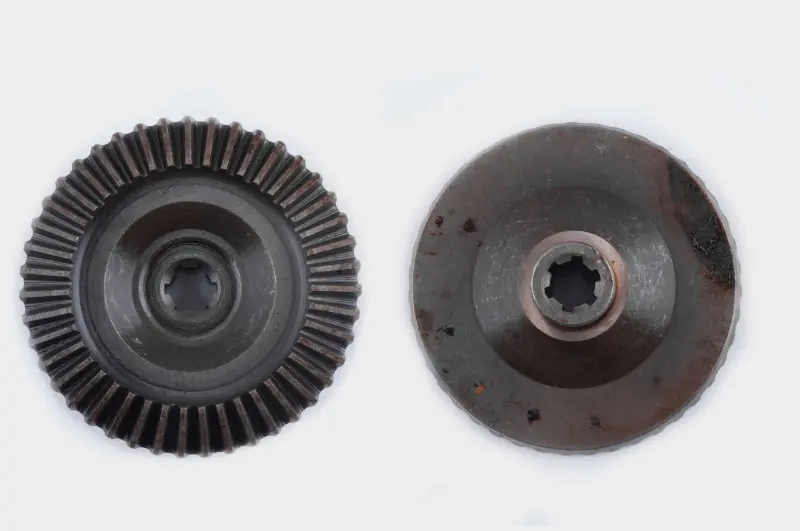

Передача образована двумя сопрягаемыми круглыми зубчатыми деталями. Наружный венец одной части имеет многочисленные наклонные зубья, а в центральных отверстиях предусмотрены внутренние шлицевые посадки. Такая конфигурация служит для соединения с соответствующими валами и передачи вращающего усилия между деталями редуктора. Направление зубьев, форма профиля и положение венцов должны совпадать со штатной передачей: даже близкая по диаметру шестерня не будет подходящей, если различаются посадка или геометрия зацепления.

Модели 178F и 186F широко применяются на разных мотоблоках, однако обозначение двигателя само по себе не определяет устройство коробки передач конкретной модификации. Перед покупкой необходимо установить, что ремонтируемый редуктор использует именно такую приводную косозубую передачу. Надежнее всего сопоставить новую деталь с демонтированной по всем конструктивным признакам, не ограничиваясь названием двигателя или мощностью техники.

Что сравнить при подборе

• Обозначение техники: передача заявлена для мотоблоков 178F/186F класса 6/9 л.с.
• Тип механизма: требуется приводная косозубая передача, установленная в коробке передач или редукторе мотоблока.
• Количество и направление зубьев: сравните обе зубчатые части со снятым комплектом, включая наклон и форму венца.
• Шлицевые отверстия: должны совпадать число шлицев, их профиль, диаметр и глубина посадки на вал.
• Габариты: проверьте наружные диаметры, толщину деталей, высоту ступиц и взаимное смещение посадочных поверхностей.
• Сопряженные детали: оцените состояние валов, подшипников и второй стороны зацепления, поскольку выраженная выработка способна нарушить контакт новой передачи.

Замена и подготовка к установке

Поводом для разборки редуктора обычно становятся повышенный механический шум, рывки при передаче тяги, заметный люфт, сколы либо неравномерная выработка зубьев. Эти признаки требуют осмотра всего места зацепления: установка новой детали рядом с сильно изношенной ответной частью может привести к неправильному распределению нагрузки. До сборки очищают посадочные поверхности, проверяют свободное состояние шлицев и убеждаются, что детали устанавливаются без перекоса и принудительного забивания.

При разборке полезно зафиксировать расположение шайб, втулок, стопорных деталей и подшипников, чтобы сохранить штатный порядок сборки. После монтажа проверяют свободу вращения вручную, отсутствие закусывания и корректность контакта зубьев. Корпус редуктора собирают с исправными уплотнениями и заполняют смазочным материалом, предписанным изготовителем конкретного мотоблока. Первую проверку выполняют без чрезмерной нагрузки, контролируя посторонний шум и нагрев корпуса.

Приводная косозубая передача DIGGER подходит для ремонта только при полном совпадении с конструкцией установленного редуктора. Тщательное сравнение зубчатых венцов, шлицевых посадок и размеров снятых деталей помогает выбрать правильную запчасть и восстановить нормальное взаимодействие механических компонентов мотоблока.
