Привод маслонасоса для бензопилы ДАНИЛО-43

Привод маслонасоса для бензопилы ДАНИЛО-43

Деталь предназначена для передачи вращения маслонасосу в бензопиле ДАНИЛО-43. Она участвует в работе автоматической системы смазки пильной гарнитуры: когда привод исправен и правильно взаимодействует с сопряженными деталями, насос может подавать масло к направляющей шине и цепи. Это отдельная приводная деталь, а не маслонасос в сборе, поэтому перед заказом необходимо определить, какая именно часть механизма требует замены.

Назначение и конструкция

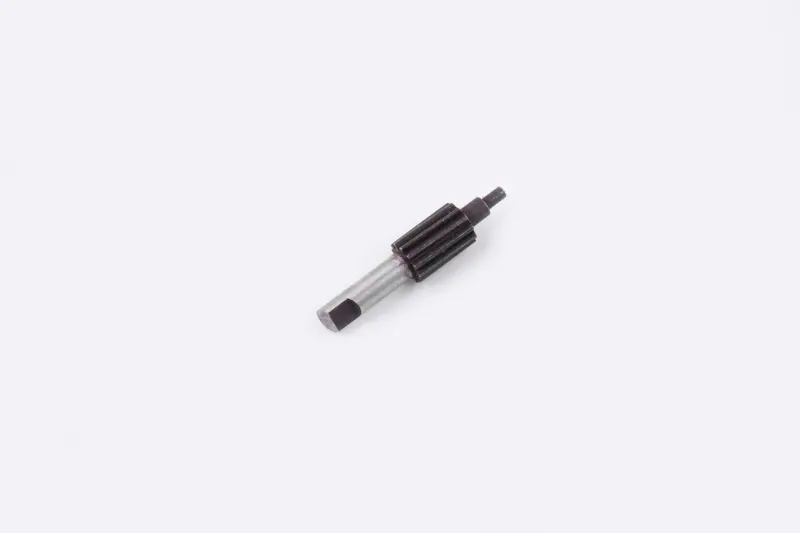

Привод выполнен как компактный ступенчатый вал с зубчатой средней частью и посадочными участками по краям. Такая форма позволяет детали принимать вращение и передавать его насосу. Исправное зацепление имеет непосредственное значение для подачи масла: при повреждении зубьев, износе посадочных поверхностей или нарушении сопряжения насос может перестать получать необходимое движение, даже если его корпус и масляные каналы остаются исправными.

Неисправность привода обычно рассматривают при отсутствии или заметном уменьшении подачи масла на шину и цепь. Однако похожий симптом также возникает из-за загрязненного канала, непроходимого шланга, проблем с забором масла или повреждения самого насоса. Перед разборкой полезно проверить уровень масла, состояние доступных каналов и выход смазки, а после снятия детали — осмотреть весь механизм передачи вращения. Такой подход помогает заменить причину неисправности, а не только деталь с внешними следами эксплуатации.

Что проверить при подборе

• Модель бензопилы. Эта позиция предназначена для ДАНИЛО-43. Совпадение только по назначению недостаточно: приводы разных пил могут отличаться посадкой и геометрией зацепления.
• Форму снятой детали. Сопоставьте общую длину, расположение ступеней, профиль обоих концов и положение зубчатой части. Все участки должны соответствовать сопряженным деталям пилы.
• Параметры зацепления. Сравните количество и расположение зубьев, их направление и ширину зубчатой зоны. Даже небольшое конструктивное различие способно помешать свободному вращению.
• Состояние соседних деталей. Осмотрите ответное зацепление, приводящую часть и маслонасос. Установка нового привода рядом с сильно изношенной парой может не восстановить нормальную работу системы.

Если старая деталь разрушена и сравнить ее целиком невозможно, ориентируйтесь на модель пилы и сохранившиеся посадочные участки. Не подбирайте привод только по сходному внешнему виду: для уверенной установки должны одновременно совпасть форма вала, зубчатая зона и места сопряжения. При наличии нескольких модификаций одной бензопилы разборка и прямое сравнение дают более надежный результат, чем выбор по общему названию техники.

Замена и проверка после установки

Работы выполняют на заглушенной и остывшей бензопиле. Перед установкой очищают посадочное место от опилок, загрязнений и остатков поврежденной детали, проверяют масляные каналы и состояние сопряженных поверхностей. Привод должен занять свое штатное положение без перекоса и принудительного подтачивания. После сборки механизм должен вращаться свободно, без заеданий и постороннего сопротивления.

Первую проверку проводят кратковременно, контролируя появление масла на пильной гарнитуре и отсутствие утечек в зоне разборки. До подтверждения нормальной подачи не следует продолжать пиление под нагрузкой: сухое движение цепи ускоряет нагрев и износ шины, цепи и ведущей звездочки. Привод маслонасоса ДАНИЛО-43 подходит для ремонта, когда диагностика указывает на износ или повреждение именно передающей детали, а остальные части системы очищены и проверены.
