Привод маслонасоса бензопилы ДАНИЛО-38

Привод маслонасоса для бензопилы ДАНИЛО-38

Деталь предназначена для ремонта системы смазки бензопилы ДАНИЛО-38. Привод передает вращение от механизма пилы к масляному насосу, благодаря чему насос подает масло на шину и цепь. Исправная передача вращения необходима для нормального движения смазочного материала по предусмотренному каналу во время работы инструмента.

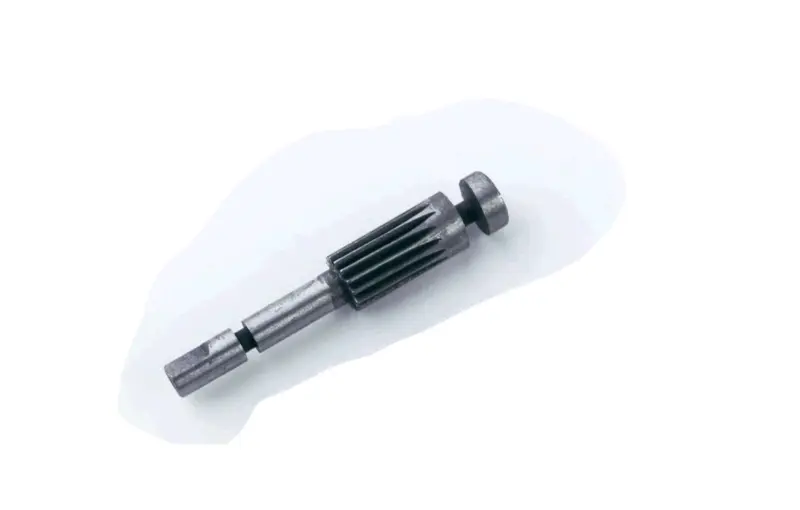

Это именно привод насоса, а не маслонасос в сборе. Деталь выполнена в виде продолговатого ступенчатого вала с зубчатой средней частью и двумя различающимися концами. Такая форма определяет ее положение внутри механизма и соединение с сопряженными деталями. При ремонте привод выбирают отдельно, если сам насос пригоден к дальнейшей эксплуатации, но передача вращения нарушена из-за износа зубьев, посадочных участков или концов вала.

Когда требуется проверка привода

На неисправность системы смазки могут указывать сухая цепь, отсутствие характерного масляного следа при проверке, повышенный нагрев пильной гарнитуры или сохранение масла в бачке без заметной подачи. Эти признаки не относятся исключительно к приводу: причиной также бывают загрязненный канал, неисправный насос, поврежденный шланг либо засоренное отверстие шины. Поэтому перед заменой нужно последовательно осмотреть весь путь подачи масла и убедиться, что вращение не передается именно через эту деталь.

Изношенный привод может проворачиваться, иметь поврежденные зубья или заметный люфт в местах сопряжения. Даже при целых корпусе насоса и маслопроводе такой дефект мешает насосу выполнять необходимое движение. Своевременная замена помогает восстановить штатную подачу масла и избежать дальнейшей эксплуатации пильной гарнитуры в условиях недостаточной смазки.

Как подобрать деталь

• Модель бензопилы: заявленная совместимость — ДАНИЛО-38; обозначение модели следует сверить с данными конкретного инструмента.
• Общая геометрия: сравните длину, расположение ступеней, форму обоих концов и положение зубчатого участка со снятой деталью.
• Зубчатое сопряжение: должны совпадать профиль, количество и направление зубьев, а также диаметр участка, входящего в зацепление.
• Посадочные места: проверьте диаметры гладких участков, форму приводного конца и наличие ограничительного буртика.

Одинаковое назначение двух приводов еще не означает их взаимозаменяемость. Бензопилы разных серий могут использовать детали с отличающимися длиной, посадкой и конфигурацией зубьев. Для уверенного выбора полезнее всего сопоставить снятый привод с новой деталью по всей геометрии, а не ориентироваться только на внешне похожую центральную шестерню.

Установка и контроль после ремонта

Перед монтажом очищают доступную зону от опилок и загрязнений, проверяют состояние зубьев насоса и сопряженных поверхностей. Деталь должна занимать предусмотренное положение без перекоса, принудительного подтачивания или чрезмерного усилия. Если старый привод разрушен, необходимо удалить его фрагменты и выяснить, не заклинивает ли маслонасос: установка новой детали без устранения причины может привести к повторному повреждению.

После сборки заправляют подходящее для цепной пилы масло и контролируют его подачу безопасным способом, предусмотренным инструкцией бензопилы. Одновременно проверяют чистоту масляного отверстия шины и правильность установки пильной гарнитуры. Такой подход позволяет оценить не только вращение привода, но и работу всей системы смазки после ремонта.
